СКБ ИНДУКЦИЯ · АРТИКУЛ 41813

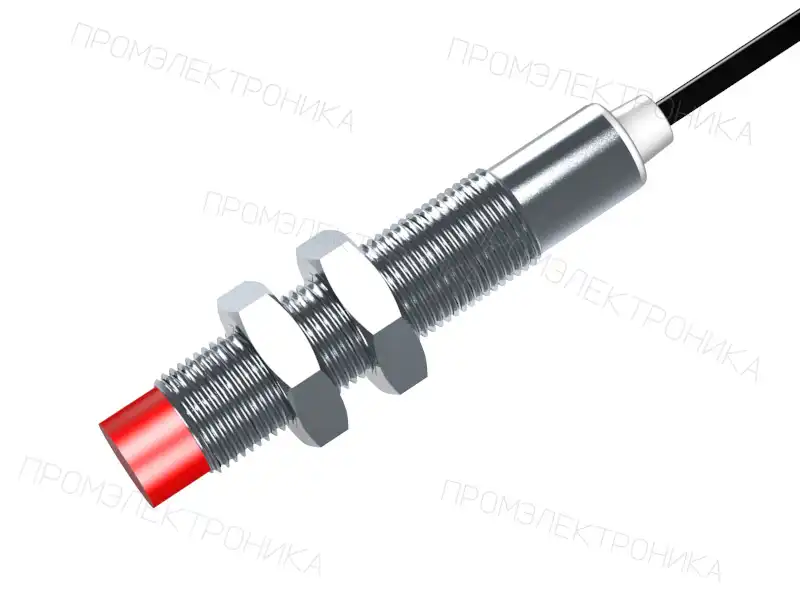

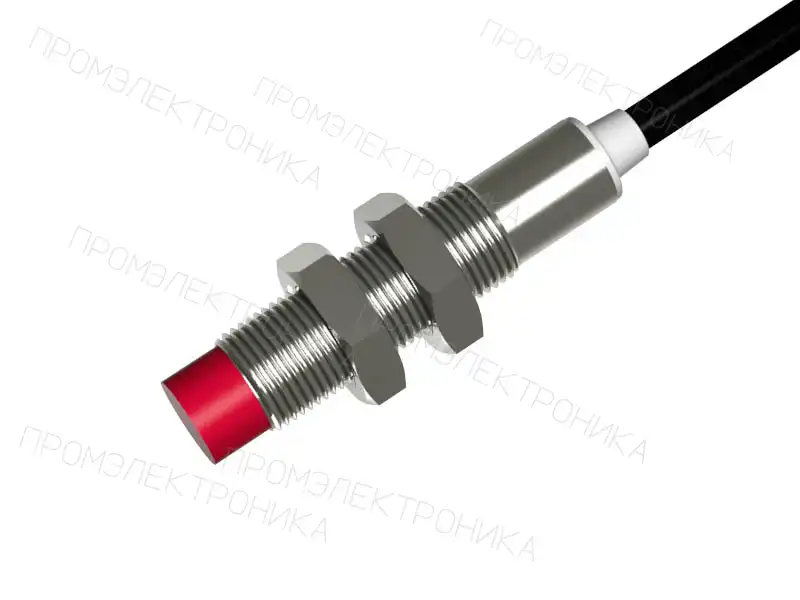

Датчик бесконтактный индуктивный И01-NO/NC-PNP(Д16Т)
Полное обозначение: И01-NO/NC-PNP(Д16Т)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 2,0
- Рабочее расстояние переключения, Sa, мм
- 1,6
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М12x1
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 41813.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И01-NO/NC-PNP(Д16Т)
Датчик бесконтактный индуктивный И01-NO/NC-PNP(Д16Т) производства СКБ Индукция, артикул 41813. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».
Монтажные характеристики И01-NO/NC-PNP(Д16Т): корпус — Цилиндрический с резьбой, М12x1; материал — Алюминий; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 2,0 мм. Рабочее расстояние Sa указано отдельно: 1,6 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И01-NO/NC-PNP(Д16Т) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 1000 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 2,0 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М12x1 |
| Материал корпуса датчика | Алюминий |
| Максимальная частота переключения, Гц | 1000 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 1,27 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 1,6 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 300 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 4x0,12 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-60У-1113-Л
Предлагаемая модель: И01-NO/NC-PNPТребуется выбор исполнения базовой модели
BalluffBES 516-113-BO-C
Предлагаемая модель: И01-NO/NC-PNPТребуется выбор исполнения базовой модели
Датчик СКБ «Индукция» может иметь небольшое отличие по длине
