СКБ ИНДУКЦИЯ · АРТИКУЛ 41775
Датчик бесконтактный индуктивный И25-NO-AC-P-Z(Д16Т)
Полное обозначение: И25-NO-AC-P-Z(Д16Т)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 10
- Рабочее расстояние переключения, Sa, мм
- 8,1
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Встраиваемый
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 41775.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И25-NO-AC-P-Z(Д16Т)
Датчик бесконтактный индуктивный И25-NO-AC-P-Z(Д16Т) производства СКБ Индукция, артикул 41775. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

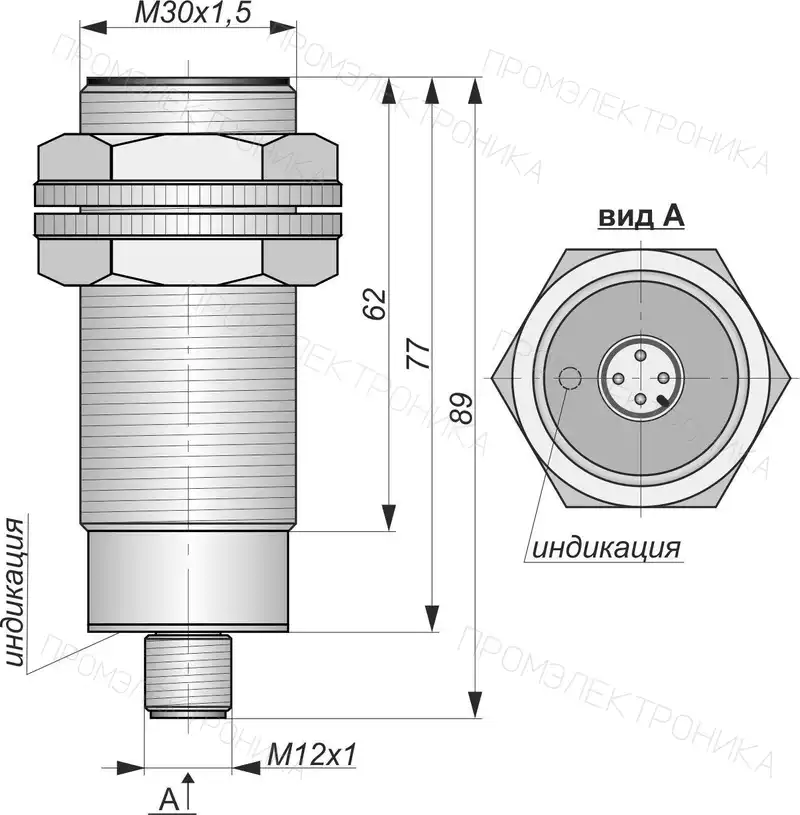

Монтажные характеристики И25-NO-AC-P-Z(Д16Т): корпус — Цилиндрический с резьбой, М30x1,5; материал — Алюминий; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 10 мм. Рабочее расстояние Sa указано отдельно: 8,1 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: схема выхода «AC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И25-NO-AC-P-Z(Д16Т) — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 300 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 10 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Алюминий |
| Максимальная частота переключения, Гц | 300 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 6,43 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 8,1 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -25…+75 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-75Р-1241-Л
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-75Р-1251-З
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-75Р-1251-Л
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-75Р-1341-З
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-75Р-1341-Л
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-75Р-1351-З
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-75Р-1351-Л
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-76Р-1241-З
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-76Р-1241-Л
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-76Р-1251-З
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-76Р-1251-Л
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-76Р-1341-З
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-76Р-1341-Л
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-76Р-1351-З
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М30-76Р-1351-Л
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
OmronE2E-X10Y1-M1
Предлагаемая модель: И25-NO-AC-P-ZТребуется выбор исполнения базовой модели
Датчик СКБ «Индукция» длиннее на 30-35 мм
Другие исполнения модели
Сравните полное обозначение и отличающиеся параметры.
