СКБ ИНДУКЦИЯ · АРТИКУЛ 41561

Датчик бесконтактный индуктивный И05-NO-NPN(Д16Т)

Name: Датчик бесконтактный индуктивный И05-NO-NPN(Д16Т)
Brand: СКБ Индукция
SKU: 41561

Полное обозначение: И05-NO-NPN(Д16Т)

Параметры исполнения

Номинальное расстояние переключения, Sn, мм: 2,0
Рабочее расстояние переключения, Sa, мм: 1,6
Схема выхода: NPN общий (+)
Функция выхода: NO
Диапазон питающих напряжений, В: 10-30[DC]
Типоразмер корпуса, мм: Цилиндрический с резьбой, М12x1

Цена и срок поставки по запросу

В заявке будет указано полное исполнение и артикул 41561.

Запросить цену и срок sales@prom-elec.com

Как работает датчикИнтерактивный пример в 3D

Назначение и особенности И05-NO-NPN(Д16Т)

Датчик бесконтактный индуктивный И05-NO-NPN(Д16Т) производства СКБ Индукция, артикул 41561. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

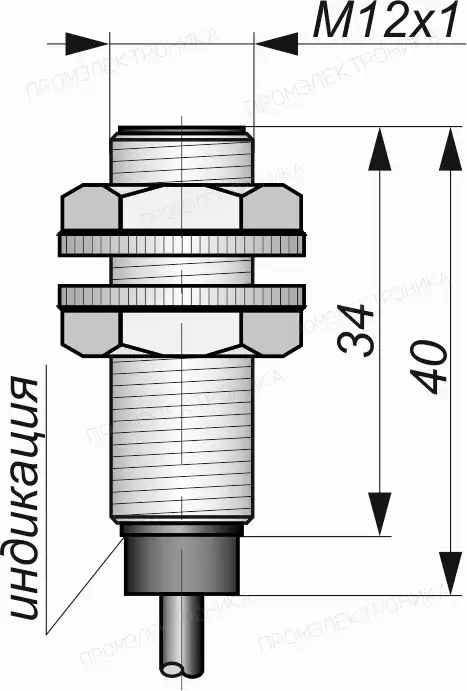

Монтажные характеристики И05-NO-NPN(Д16Т): корпус — Цилиндрический с резьбой, М12x1; материал — Алюминий; установка — встраиваемый.

Номинальное расстояние переключения Sn для этого артикула — 2,0 мм. Рабочее расстояние Sa указано отдельно: 1,6 мм. Эти величины учитывают при выборе фактического зазора.

Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

Подключение И05-NO-NPN(Д16Т) — кабель, длина кабеля 1,5 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.

Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 1000 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.

Технические характеристики

Найти параметр

Номинальное расстояние переключения, Sn, мм	2,0
Способ установки	Встраиваемый
Схема выхода	NPN общий (+)
Функция выхода	NO
Типоразмер корпуса, мм	Цилиндрический с резьбой, М12x1
Материал корпуса датчика	Алюминий
Максимальная частота переключения, Гц	1000
Степень защиты IP	IP 67
Материал гайки	Пластик
Наличие регулировки Sn	Нет
Гистерезис, %, не более	10
Рабочее расстояние переключения, Sa, мм	1,6
Номинальное напряжение питания, В	24 [DC]
Диапазон питающих напряжений, В	10-30[DC]
Ток нагрузки, мА, не более	300
Наличие индикации включения	Есть
Наличие защиты от переполюсовки	Есть
Наличие комплексной защиты	Есть
Наличие заземления	Нет
Остаточный ток (ток утечки), мА, не более	1
Способ подключения	Кабель
Длина кабеля, м	1,5
Тип кабеля	ПМВ 3x0,12 мм²
Рабочая температура окружающей среды, °С	-25…+75
Наличие индикации питания	Нет
Ток потребления, мА, не более	15

Документация

PDF · точное исполнение

PDFСКБ Индукция — И05-NO-NPN(Д16Т) — ПаспортRU · 4 стр. · 0,5 МБ

Подбор замены и зарубежные обозначения

Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.

ВБ2, ВБ3ВБ2.12М.33.2.2.1.К
