Блок сопряжения стандарта "NAMUR" BIN2-2V-EE-AC220-T
Параметры исполнения
- Количество подключаемых датчиков
- 1...2
- Номинальное напряжение питания блока, В
- 220 АС
- Номинальное напряжение питания на датчике, В
- 8,2
- Состояние аварийного выхода при отсутствии аварии
- замкнутый
- Размер корпуса, мм
- 70х75х110
В заявке будет указано полное исполнение и артикул 41308.
Запросить цену и срокsales@prom-elec.comНазначение и особенности BIN2-2V-EE-AC220-T
Блок сопряжения стандарта "NAMUR" BIN2-2V-EE-AC220-T производства СКБ Индукция, артикул 41308. Исполнение относится к группе «Блоки сопряжения стандарта NAMUR».
Параметры, с которых стоит начать подбор BIN2-2V-EE-AC220-T: количество подключаемых датчиков — 1...2; номинальное напряжение питания блока, в — 220 АС; номинальное напряжение питания на датчике, в — 8,2; состояние аварийного выхода при отсутствии аварии — замкнутый.
Перед включением BIN2-2V-EE-AC220-T проверьте входную цепь датчика и отдельно допустимую нагрузку выходов блока. Порог срабатывания, реакция на обрыв и состояние выходов при отсутствии воздействия должны соответствовать логике оборудования.
Технические характеристики
| Количество подключаемых датчиков | 1...2 |
|---|---|
| Состояние выходов при недемпфированном датчике | замкнутый |
| Состояние аварийного выхода при отсутствии аварии | замкнутый |
| Номинальное напряжение питания блока, В | 220 АС |
| Номинальное напряжение питания на датчике, В | 8,2 |
| Максимальная частота переключения выхода, Гц | 1500 (электронного (оптрон)) |
| Порог включения, мА | 1,55 |
| Порог выключения, мА | 1,75 |
| Порог срабатывания аварийной защиты, К.З / обрыв провода, мА | 6 /0,1 |
| Диапазон рабочих температур, °С | -25... +70 |

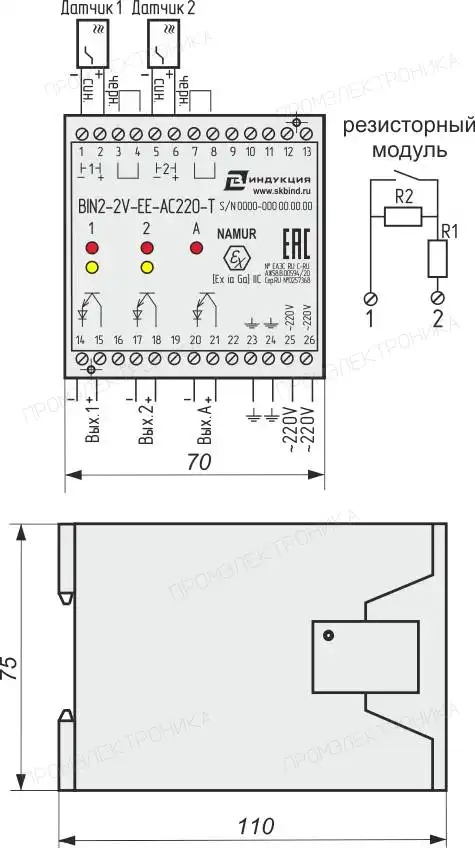

| Размер корпуса, мм | 70х75х110 |
| Сопротивление нагрузки датчика, Ом | 1000 |
| Сопротивление линии между датчиком и блоком, Ом, не более | 50 |
| Падение напряжение на электронном выходе не более, В | 2 |
| Допустимый ток нагрузки (оптрон), мА | 50 |
| Допустимое напряжение на выходе (оптрон), В | 50 DC |
| Степень защиты по ГОСТ 14254-2015 | IP20 |
