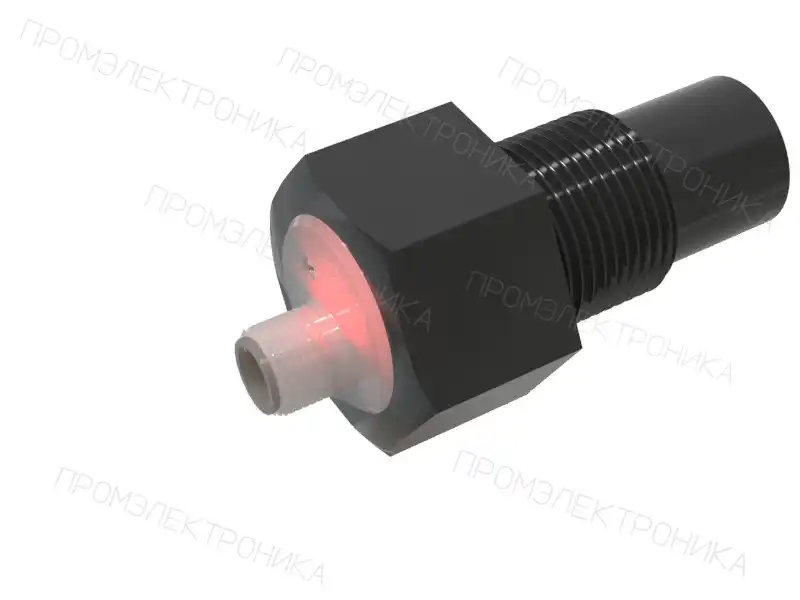

Датчик бесконтактный емкостный E02-NO-PNP-P-BT-Y46
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 3,0
- Рабочее расстояние переключения, Sa, мм
- 2 (0...25 не менее)
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 30-150[DC ]
- Способ установки
- Не встраиваемый
В заявке будет указано полное исполнение и артикул 41181.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E02-NO-PNP-P-BT-Y46
Датчик бесконтактный емкостный E02-NO-PNP-P-BT-Y46 производства СКБ Индукция, артикул 41181. Исполнение относится к группе «Погружного типа 3-х, 4-х проводные на постоянное напряжение 10-30В».
Монтажные характеристики E02-NO-PNP-P-BT-Y46: материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 3,0 мм. Рабочее расстояние Sa указано отдельно: 2 (0...25 не менее) мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 30-150[DC ] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E02-NO-PNP-P-BT-Y46 — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя; рабочая температура окружающей среды -15…+105 °C; максимальная частота переключения 10 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 3,0 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 10 |
| Степень защиты IP | IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя |
| Момент затяжки крепежа, Нм, не более | 8 |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 2 (0...25 не менее) |
| Номинальное напряжение питания, В | 110 [DC] |
| Диапазон питающих напряжений, В | 30-150[DC ] |
| Ток нагрузки, мА, не более | 500 |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -15…+105 |
| Ток потребления, мА, не более | 5 |
| Материал погружной части | Текаформ |
| Соединительный размер (маркировка) | G3/4 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
