СКБ ИНДУКЦИЯ · АРТИКУЛ 41012

Датчик бесконтактный индуктивный SI400-NO-PNP-K

Name: Датчик бесконтактный индуктивный SI400-NO-PNP-K
Brand: СКБ Индукция
SKU: 41012

Полное обозначение: SI400-NO-PNP-K

Параметры исполнения

Номинальное расстояние переключения, Sn, мм: 30
Рабочее расстояние переключения, Sa, мм: 24,3
Схема выхода: PNP общий (-)
Функция выхода: NO
Диапазон питающих напряжений, В: 10-30[DC]
Типоразмер корпуса, мм: Прямоугольный, 40х40х115

Цена и срок поставки по запросу

В заявке будет указано полное исполнение и артикул 41012.

Запросить цену и срок sales@prom-elec.com

Как работает датчикИнтерактивный пример в 3D

Назначение и особенности SI400-NO-PNP-K

Датчик бесконтактный индуктивный SI400-NO-PNP-K производства СКБ Индукция, артикул 41012. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

Монтажные характеристики SI400-NO-PNP-K: корпус — Прямоугольный, 40х40х115; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.

Номинальное расстояние переключения Sn для этого артикула — 30 мм. Рабочее расстояние Sa указано отдельно: 24,3 мм. Эти величины учитывают при выборе фактического зазора.

Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

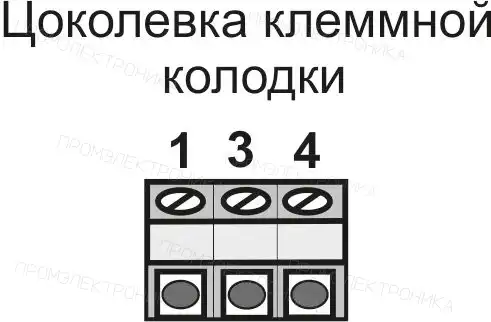

Подключение SI400-NO-PNP-K — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.

Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.

Технические характеристики

Найти параметр

Номинальное расстояние переключения, Sn, мм	30
Способ установки	Не встраиваемый
Схема выхода	PNP общий (-)
Функция выхода	NO
Типоразмер корпуса, мм	Прямоугольный, 40х40х115
Материал корпуса датчика	Пластик
Максимальная частота переключения, Гц	100
Степень защиты IP	IP 65
Наличие регулировки Sn	Нет
Гистерезис, %, не более	10
Рабочее расстояние переключения, Sa, мм	24,3
Номинальное напряжение питания, В	24 [DC]
Диапазон питающих напряжений, В	10-30[DC]
Ток нагрузки, мА, не более	500
Наличие индикации включения	Есть
Наличие защиты от переполюсовки	Есть
Наличие комплексной защиты	Есть
Наличие заземления	Нет
Остаточный ток (ток утечки), мА, не более	1
Способ подключения	Клеммник
Рабочая температура окружающей среды, °С	-25…+75
Наличие индикации питания	Нет
Ток потребления, мА, не более	15

Документация

PDF · точное исполнение

PDFСКБ Индукция — SI400-NO-PNP-K — ПаспортRU · 4 стр. · 0,8 МБ

Подбор замены и зарубежные обозначения

Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.

ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-П40-120К-1111-З
