Датчик бесконтактный индуктивный И40-NO-AC-K

Name: Датчик бесконтактный индуктивный И40-NO-AC-K
Brand: СКБ Индукция
SKU: 40743

Полное обозначение: И40-NO-AC-K

Параметры исполнения

Номинальное расстояние переключения, Sn, мм: 50
Рабочее расстояние переключения, Sa, мм: 40,5
Схема выхода: AC 2-х пр.
Функция выхода: NO
Типоразмер корпуса, мм: Прямоугольный, 80x80x40
Способ установки: Не встраиваемый

Цена и срок поставки по запросу

В заявке будет указано полное исполнение и артикул 40743.

Запросить цену и срок sales@prom-elec.com

Как работает датчикИнтерактивный пример в 3D

Назначение и особенности И40-NO-AC-K

Датчик бесконтактный индуктивный И40-NO-AC-K производства СКБ Индукция, артикул 40743. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

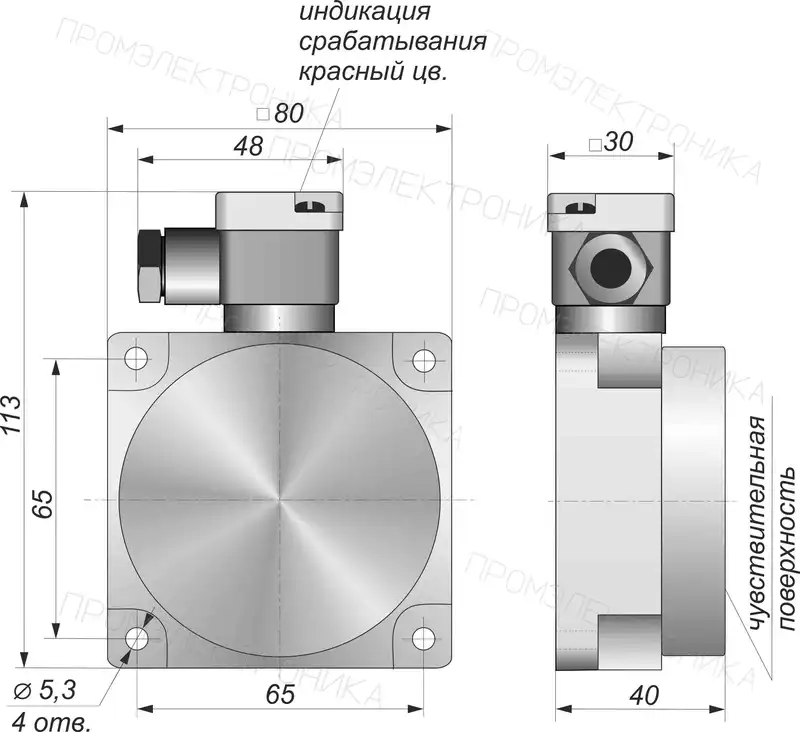

Монтажные характеристики И40-NO-AC-K: корпус — Прямоугольный, 80x80x40; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.

Номинальное расстояние переключения Sn для этого артикула — 50 мм. Рабочее расстояние Sa указано отдельно: 40,5 мм. Эти величины учитывают при выборе фактического зазора.

Электрическое исполнение: схема выхода «AC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

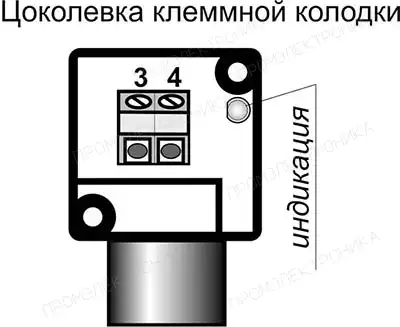

Подключение И40-NO-AC-K — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.

Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.

Технические характеристики

Найти параметр

Номинальное расстояние переключения, Sn, мм	50
Способ установки	Не встраиваемый
Схема выхода	AC 2-х пр.
Функция выхода	NO
Типоразмер корпуса, мм	Прямоугольный, 80x80x40
Материал корпуса датчика	Пластик
Максимальная частота переключения, Гц	100
Степень защиты IP	IP 65
Наличие регулировки Sn	Нет
Гистерезис, %, не более	10
Рабочее расстояние переключения, Sa, мм	40,5
Наличие индикации включения	Есть
Наличие защиты от переполюсовки	Есть
Наличие комплексной защиты	Есть
Наличие заземления	Нет
Остаточный ток (ток утечки), мА, не более	2,5
Способ подключения	Клеммник
Рабочая температура окружающей среды, °С	-25…+75

Документация

PDF · точное исполнение

PDFСКБ Индукция — И40-NO-AC-K — ПаспортRU · 4 стр. · 0,6 МБ

Подбор замены и зарубежные обозначения

Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.

ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-Ф80-40К-2241-З
