СКБ ИНДУКЦИЯ · АРТИКУЛ 40733

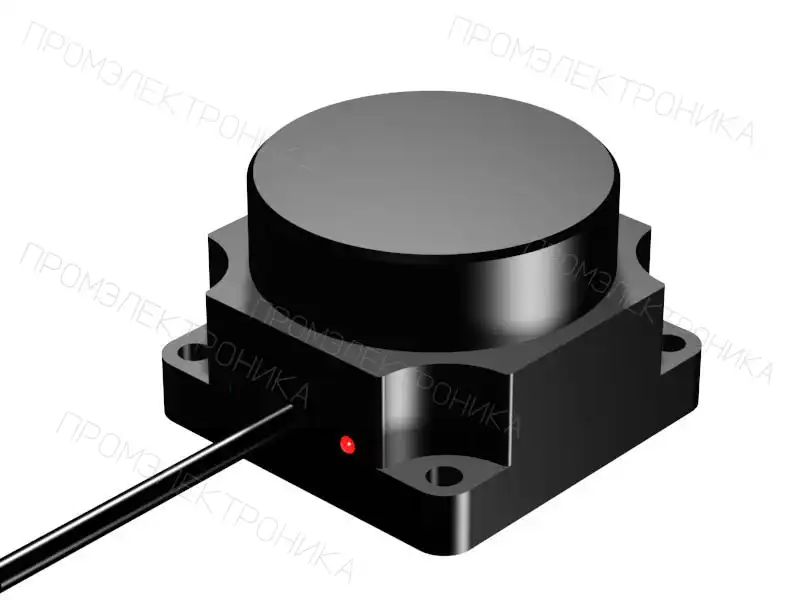

Датчик бесконтактный индуктивный И40-NC-DC
Полное обозначение: И40-NC-DC
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 50
- Рабочее расстояние переключения, Sa, мм
- 40,5
- Схема выхода
- DC 2-х пр.
- Функция выхода
- NC
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Прямоугольный, 80x80x40
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 40733.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И40-NC-DC
Датчик бесконтактный индуктивный И40-NC-DC производства СКБ Индукция, артикул 40733. Исполнение относится к группе «2-х проводные на постоянное напряжение 15-30В».

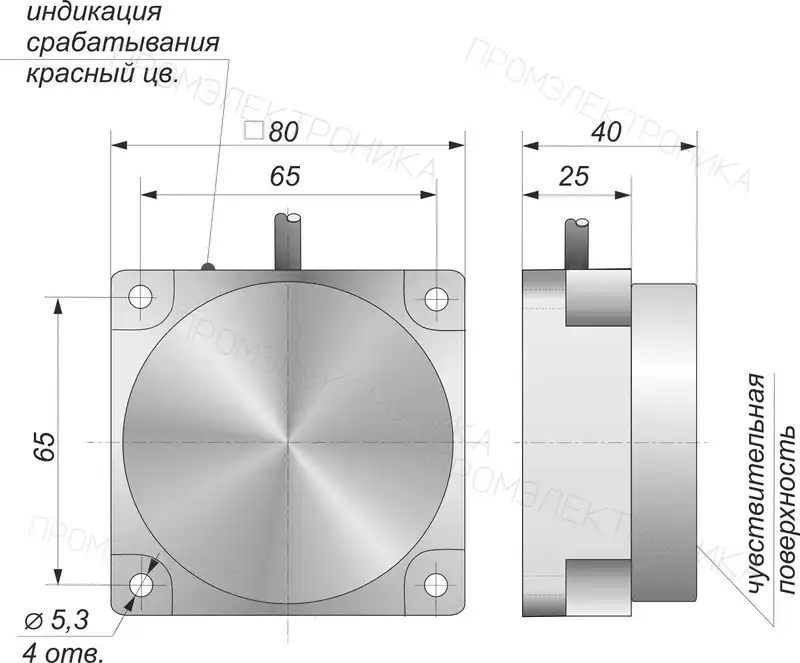

Монтажные характеристики И40-NC-DC: корпус — Прямоугольный, 80x80x40; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 50 мм. Рабочее расстояние Sa указано отдельно: 40,5 мм. Эти величины учитывают при выборе фактического зазора.

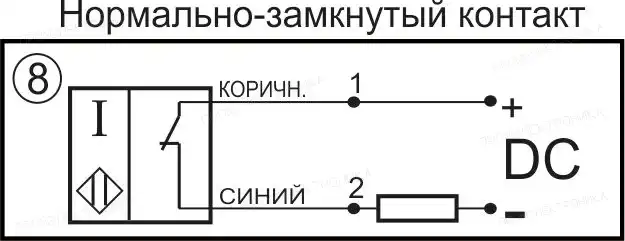

Электрическое исполнение: питание 15-30[DC] В, схема выхода «DC 2-х пр.», функция «NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И40-NC-DC — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 50 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | DC 2-х пр. |
| Функция выхода | NC |
| Типоразмер корпуса, мм | Прямоугольный, 80x80x40 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 4 |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 40,5 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 2x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
