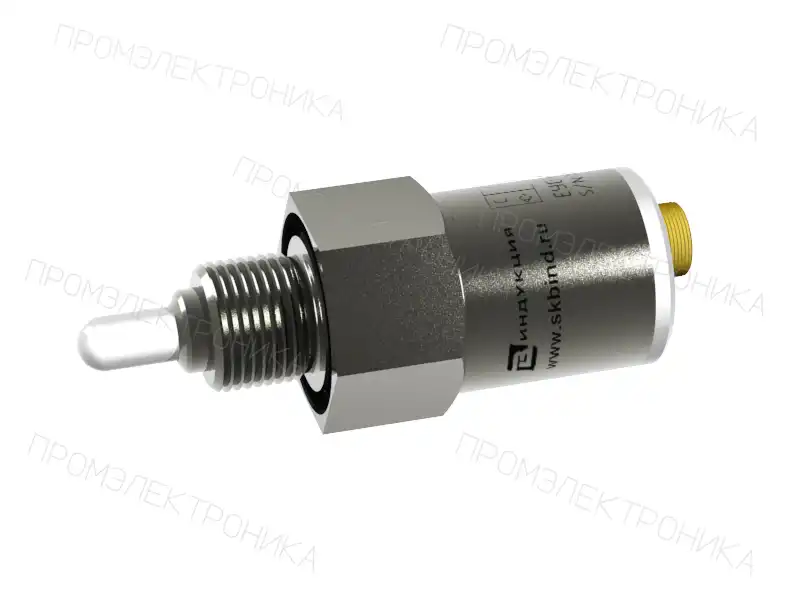

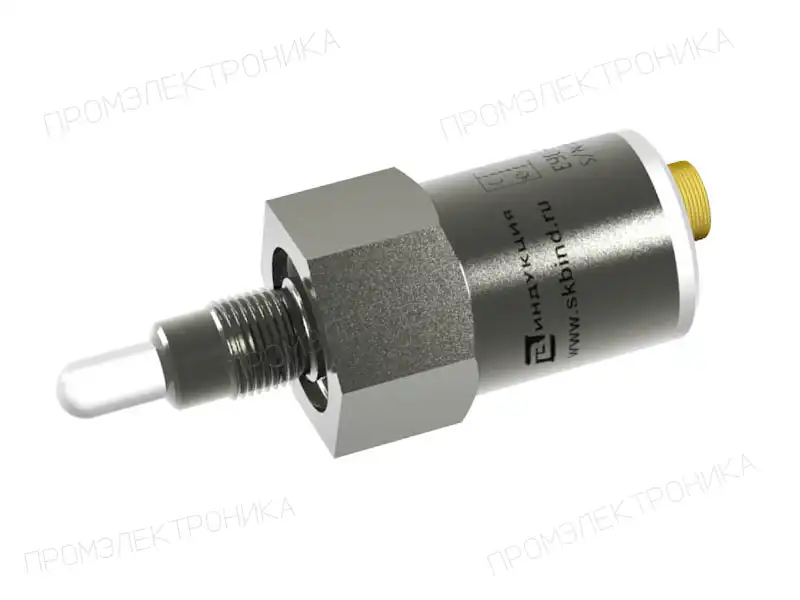

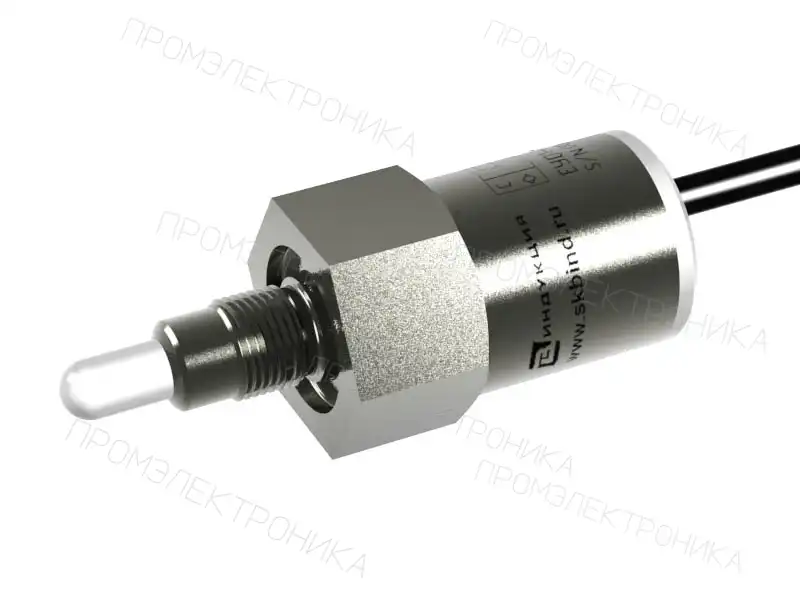

Датчик бесконтактный емкостный ЕУ01-NO-NPN-М12x1(12X18H10T)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 12 (вода)
- Рабочее расстояние переключения, Sa, мм
- 35
- Схема выхода
- NPN общий (+)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Способ установки
- Не встраиваемый
В заявке будет указано полное исполнение и артикул 40525.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ЕУ01-NO-NPN-М12x1(12X18H10T)
Датчик бесконтактный емкостный ЕУ01-NO-NPN-М12x1(12X18H10T) производства СКБ Индукция, артикул 40525. Исполнение относится к группе «Погружного типа 3-х, 4-х проводные на постоянное напряжение 10-30В».

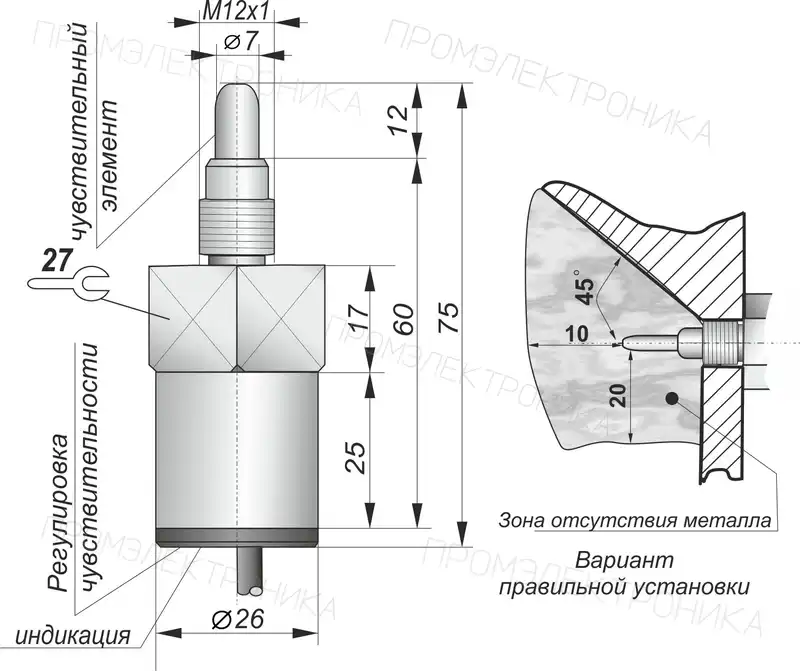

Монтажные характеристики ЕУ01-NO-NPN-М12x1(12X18H10T): материал — Нержавеющая сталь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 12 (вода) мм. Рабочее расстояние Sa указано отдельно: 35 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ЕУ01-NO-NPN-М12x1(12X18H10T) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 1 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 12 (вода) |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | NPN общий (+) |
| Функция выхода | NO |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 1 |
| Степень защиты IP | IP 68 |
| Момент затяжки крепежа, Нм, не более | 8 |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 35 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Ток потребления, мА, не более | 15 |
| Максимальное рабочее давление, МПа | 0,15 |
| Материал погружной части | Фторопласт |
| Соединительный размер (маркировка) | M12x1 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
