Датчик бесконтактный ёмкостный E02-NO-AC-Z(Л63)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 0...5
- Схема выхода
- AC/DC
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 40460.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E02-NO-AC-Z(Л63)
Датчик бесконтактный ёмкостный E02-NO-AC-Z(Л63) производства СКБ Индукция, артикул 40460. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».
Монтажные характеристики E02-NO-AC-Z(Л63): корпус — Цилиндрический с резьбой, М18x1; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 0...5 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.
Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC/DC», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

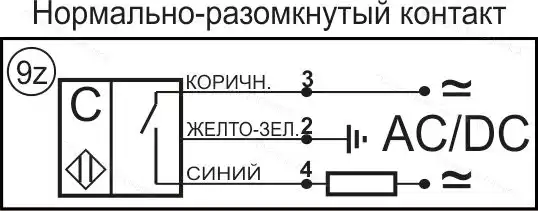

Подключение E02-NO-AC-Z(Л63) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 0...5 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC/DC |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Ток нагрузки, мА, не более | 30...400 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
