Датчик-реле температуры T01-NO/NC-R (Lкаб=1,7м)
Параметры исполнения
- Количество порогов включения/выключения
- 2
- Номиналы порога включения/выключения №1, °С
- +3...+7
- Точность порогов включения/выключения, °С
- ±2
- Материал погружной части
- Текаформ
- Схема выхода
- DC с реле
- Функция выхода
- NO/NO
В заявке будет указано полное исполнение и артикул 39707.
Запросить цену и срокsales@prom-elec.comНазначение и особенности T01-NO/NC-R (Lкаб=1,7м)
Датчик-реле температуры T01-NO/NC-R (Lкаб=1,7м) производства СКБ Индукция, артикул 39707. Исполнение относится к группе «Датчик- реле температуры (ДРТ)».
Параметры, с которых стоит начать подбор T01-NO/NC-R (Lкаб=1,7м): количество порогов включения/выключения — 2; номиналы порога включения/выключения №1, °с — +3...+7; точность порогов включения/выключения, °с — ±2; материал погружной части — Текаформ.
Монтажные характеристики T01-NO/NC-R (Lкаб=1,7м): корпус — Прямоугольный, 133х85х35; материал — Пластик.
Электрическое исполнение: питание 18-30[DC ] В, схема выхода «DC с реле», функция «NO/NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

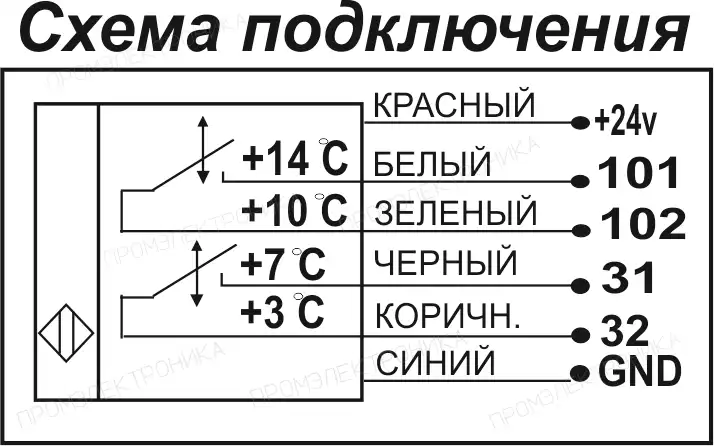

Подключение T01-NO/NC-R (Lкаб=1,7м) — кабель, длина кабеля 1,7 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -40…+50 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | DC с реле |
|---|---|
| Функция выхода | NO/NO |

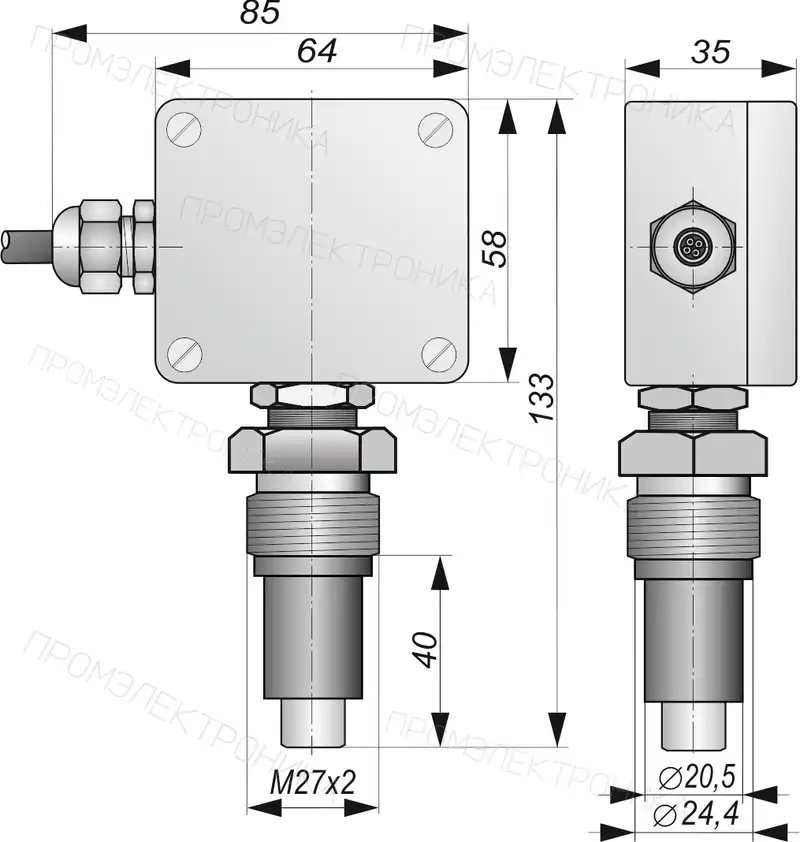

| Типоразмер корпуса, мм | Прямоугольный, 133х85х35 |
| Материал корпуса датчика | Пластик |
| Степень защиты IP | IP 67 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 18-30[DC ] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 1,7 |
| Тип кабеля | ПМВУ 6х0,75 |
| Рабочая температура окружающей среды, °С | -40…+50 |
| Материал погружной части | Текаформ |
| Напряжение коммутируемое, не более, В | 250[АС/DC] |
| Количество порогов включения/выключения | 2 |
| Точность порогов включения/выключения, °С | ±2 |
| Номиналы порога включения/выключения №1, °С | +3...+7 |
| Собственная потребляемая мощность, Вт, не более | 3 |
| Мощность коммутируемой нагрузки при 230В, 50Гц, активная, Вт | 1700 |
| Мощность коммутируемой нагрузки при 230В, 50Гц, индуктивная, Вт | 150 |
| Сопротивление изоляции при Uисп.=500В, МОм, не менее | 10 |
| Cоединительный размер, мм | М27х2 |
| Материал головки | Нержавеющая сталь |
| Номиналы порога включения/выключения №2, °С | +10...+14 |
