Датчик бесконтактный ёмкостный взрывобезопасный стандарта "NAMUR" SNE 09-5-L-2
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 5,0
- Рабочее расстояние переключения, Sa, мм
- 0...4
- Функция выхода
- NAMUR
- Диапазон питающих напряжений, В
- 7,7-8,7[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 37518.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SNE 09-5-L-2
Датчик бесконтактный ёмкостный взрывобезопасный стандарта "NAMUR" SNE 09-5-L-2 производства СКБ Индукция, артикул 37518. Исполнение относится к группе «Стандарта NAMUR».

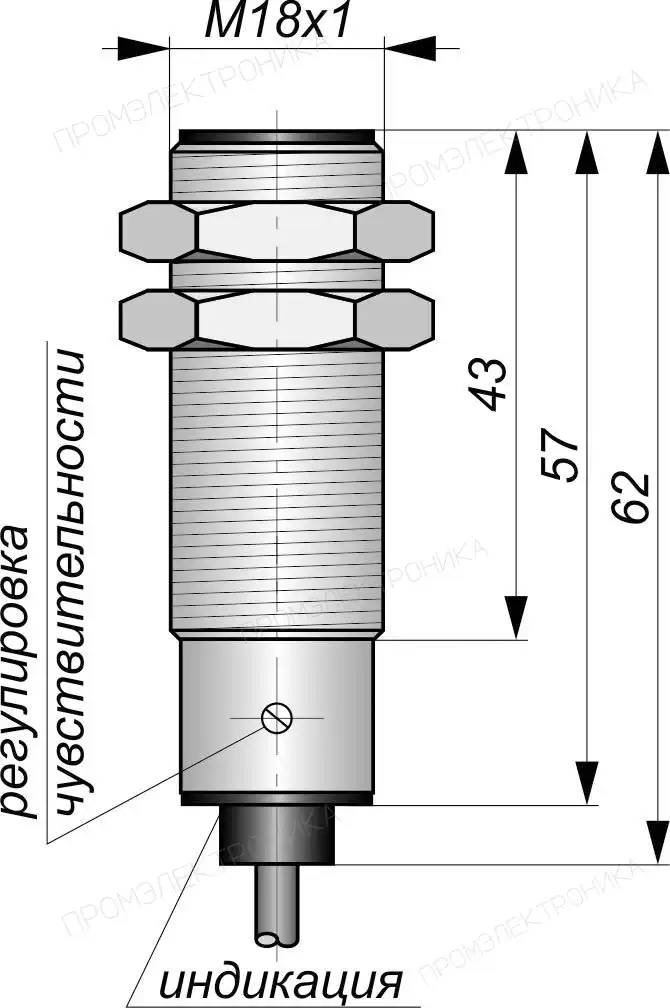

Монтажные характеристики SNE 09-5-L-2: корпус — Цилиндрический с резьбой, М18x1; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 5,0 мм. Рабочее расстояние Sa указано отдельно: 0...4 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 7,7-8,7[DC] В, функция «NAMUR». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение SNE 09-5-L-2 — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 50 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 5,0 |
|---|---|
| Способ установки | Встраиваемый |
| Функция выхода | NAMUR |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 50 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 15 |
| Рабочее расстояние переключения, Sa, мм | 0...4 |
| Номинальное напряжение питания, В | 8,2[DC] |
| Диапазон питающих напряжений, В | 7,7-8,7[DC] |
| Наличие индикации включения | Есть |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 2x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
| Выходной сигнал на включение / демпфированный сенсор, мА | 1,8 |
| Выходной сигнал на отключение / не демпфированный сенсор, мА | 1,5 |
| Входное сопротивление согласующего усилителя, Ом | 500...1000 |
| Номинальное входное сопротивление согласующего усилителя, Ом | 1000 |
| Сопротивление линии связи между датчиком и нагрузкой, Ом, не более | 50 |
| Собственная емкость датчика, нФ, не более | 30 |
