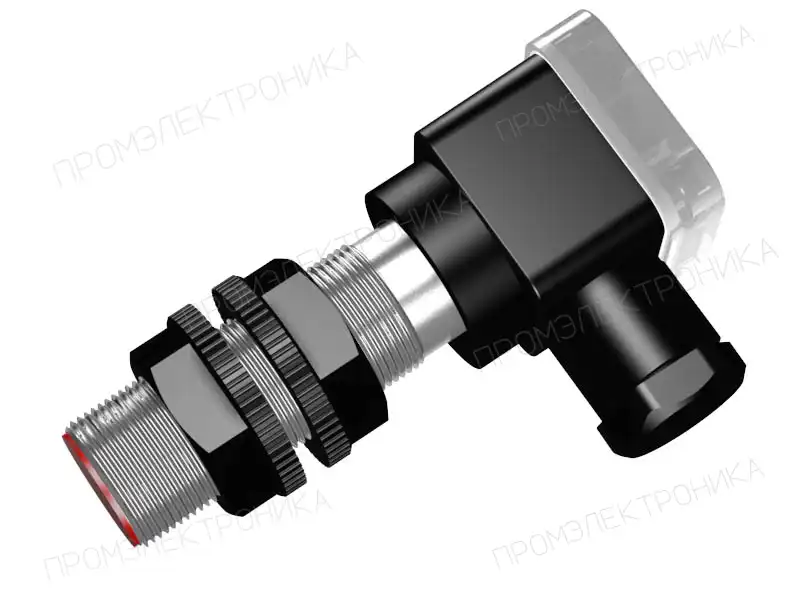

Датчик бесконтактный индуктивный И09-NO/NC-PNP-HT(Текаформ, Lкорп=75мм)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 5,0
- Рабочее расстояние переключения, Sa, мм
- 4,1
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
В заявке будет указано полное исполнение и артикул 35200.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И09-NO/NC-PNP-HT(Текаформ, Lкорп=75мм)
Датчик бесконтактный индуктивный И09-NO/NC-PNP-HT(Текаформ, Lкорп=75мм) производства СКБ Индукция, артикул 35200. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

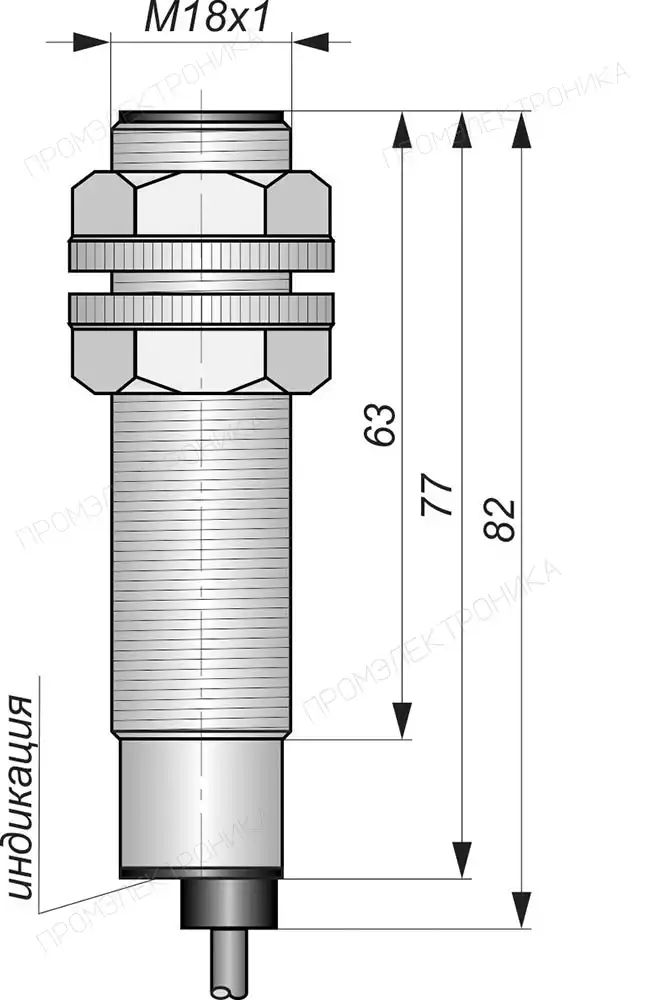

Монтажные характеристики И09-NO/NC-PNP-HT(Текаформ, Lкорп=75мм): корпус — Цилиндрический с резьбой, М18x1; материал — Пластик; установка — встраиваемый (неутапливаемый)*.
Номинальное расстояние переключения Sn для этого артикула — 5,0 мм. Рабочее расстояние Sa указано отдельно: 4,1 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И09-NO/NC-PNP-HT(Текаформ, Lкорп=75мм) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 600 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 5,0 |
|---|---|
| Способ установки | Встраиваемый (неутапливаемый)* |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 600 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 2,44 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 4,1 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 500 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 4x0,25 мм² |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
