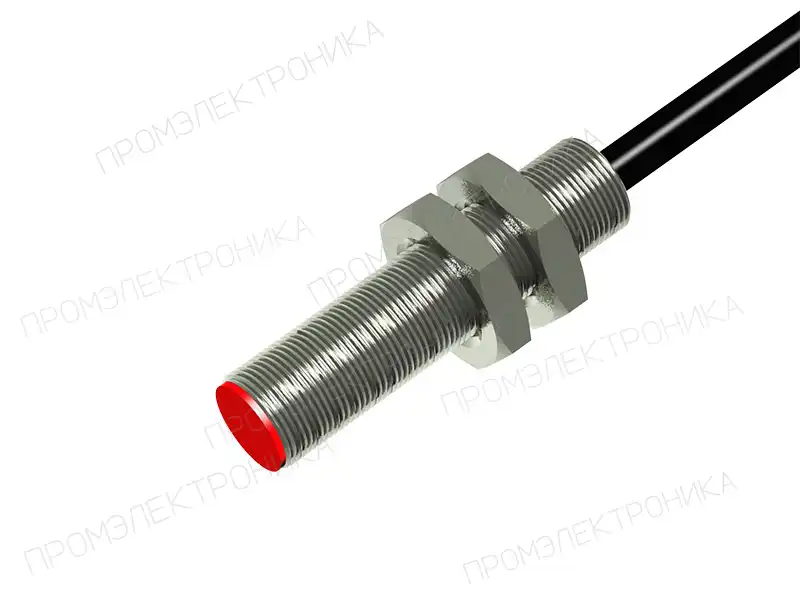

Датчик бесконтактный герконовый взрывобезопасный стандарта "NAMUR" SNG 09-L-HT
Параметры исполнения
- Диапазон питающих напряжений, В
- 7,7-9,0[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ подключения
- Кабель
- Степень защиты IP
- IP 67
В заявке будет указано полное исполнение и артикул 33303.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SNG 09-L-HT
Датчик бесконтактный герконовый взрывобезопасный стандарта "NAMUR" SNG 09-L-HT производства СКБ Индукция, артикул 33303. Исполнение относится к группе «Стандарта NAMUR».
Монтажные характеристики SNG 09-L-HT: корпус — Цилиндрический с резьбой, М18x1; материал — Латунь.
Электрическое исполнение: питание 7,7-9,0[DC] В. При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение SNG 09-L-HT — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 400 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
|---|---|
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 400 |
| Степень защиты IP | IP 67 |
| Материал гайки | Латунь |
| Номинальное напряжение питания, В | 8,2[DC] |
| Диапазон питающих напряжений, В | 7,7-9,0[DC] |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМБ МБ 2x0,34мм² |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Выходной сигнал на включение / демпфированный сенсор, мА | 1,5...1,6 / 0,4...0,5 |
| Выходной сигнал на отключение / не демпфированный сенсор, мА | 1,7...1,8 / 2,8...5 |
| Входное сопротивление согласующего усилителя, Ом | 500...1000 |
| Номинальное входное сопротивление согласующего усилителя, Ом | 1000 |
| Сопротивление линии связи между датчиком и нагрузкой, Ом, не более | 50 |
| Собственная емкость датчика, нФ, не более | 30 |
| Количество срабатываний (в зависимости от режима эксплуатации) | 1·10⁵… 5·10⁶ |
