Датчик бесконтактный ёмкостный E03-NO-NPN-K(Л63)
Параметры исполнения
- Схема выхода
- NPN общий (+)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Способ установки
- Не встраиваемый
- Способ подключения
- Клеммник
- Степень защиты IP
- IP 65
В заявке будет указано полное исполнение и артикул 33023.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E03-NO-NPN-K(Л63)
Датчик бесконтактный ёмкостный E03-NO-NPN-K(Л63) производства СКБ Индукция, артикул 33023. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

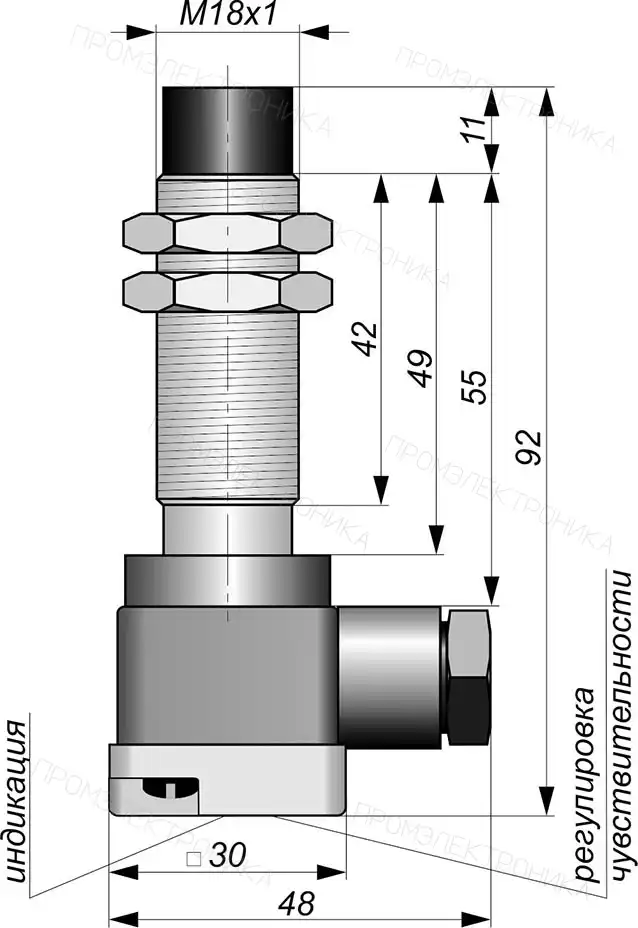

Монтажные характеристики E03-NO-NPN-K(Л63): материал — Латунь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E03-NO-NPN-K(Л63) — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 150 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Не встраиваемый |
|---|---|
| Схема выхода | NPN общий (+) |
| Функция выхода | NO |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 150 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
