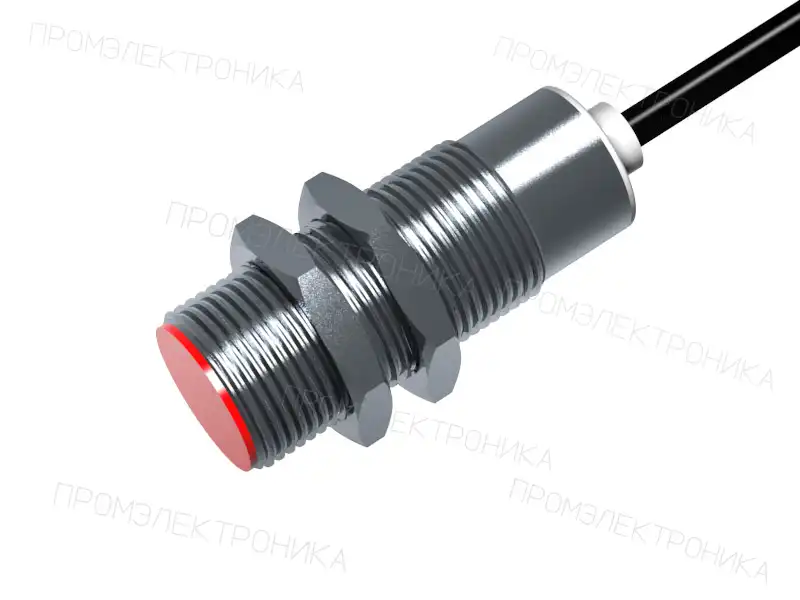

Датчик направления движения SDD17-1
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 5…10*
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М22x1,5
- Способ подключения
- Кабель
- Степень защиты IP
- IP 67
В заявке будет указано полное исполнение и артикул 33014.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SDD17-1
Датчик направления движения SDD17-1 производства СКБ Индукция, артикул 33014.

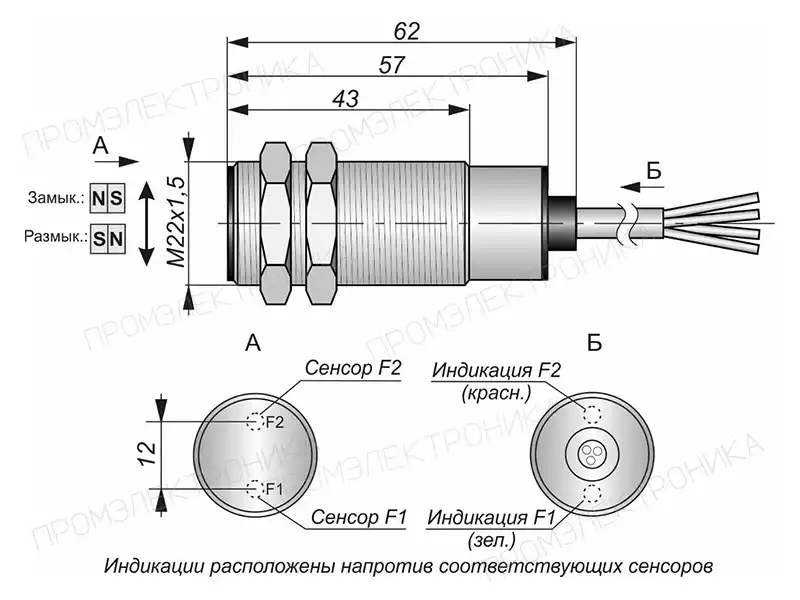

Монтажные характеристики SDD17-1: корпус — Цилиндрический с резьбой, М22x1,5; материал — Нержавеющая сталь.
Номинальное расстояние переключения Sn для этого артикула — 5…10* мм.
Электрическое исполнение: питание 10-30[DC] В. При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

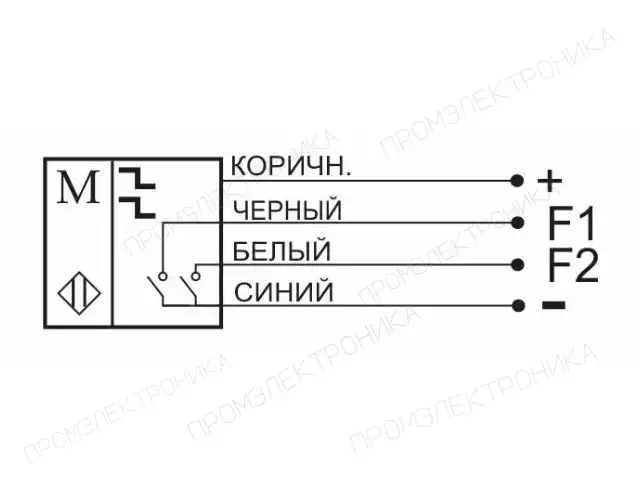

Подключение SDD17-1 — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -40...+75 °C; максимальная частота переключения 10 000 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 5…10* |
|---|---|
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М22x1,5 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 10 000 |
| Степень защиты IP | IP 67 |
| Материал гайки | Нержавеющая сталь |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 5 |
| Наличие защиты от переполюсовки | Есть |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 4x0,5 мм² |
| Рабочая температура окружающей среды, °С | -40...+75 |
| Ток потребления, мА, не более | 50 |
| Наличие индикации срабатывания | Есть |
