Датчик бесконтактный индуктивный ИВ25-NO-DC-P(Л63)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 15
- Рабочее расстояние переключения, Sa, мм
- 12,2
- Схема выхода
- DC 2-х пр.
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
В заявке будет указано полное исполнение и артикул 32623.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИВ25-NO-DC-P(Л63)
Датчик бесконтактный индуктивный ИВ25-NO-DC-P(Л63) производства СКБ Индукция, артикул 32623. Исполнение относится к группе «2-х проводные на постоянное напряжение 15-30В».

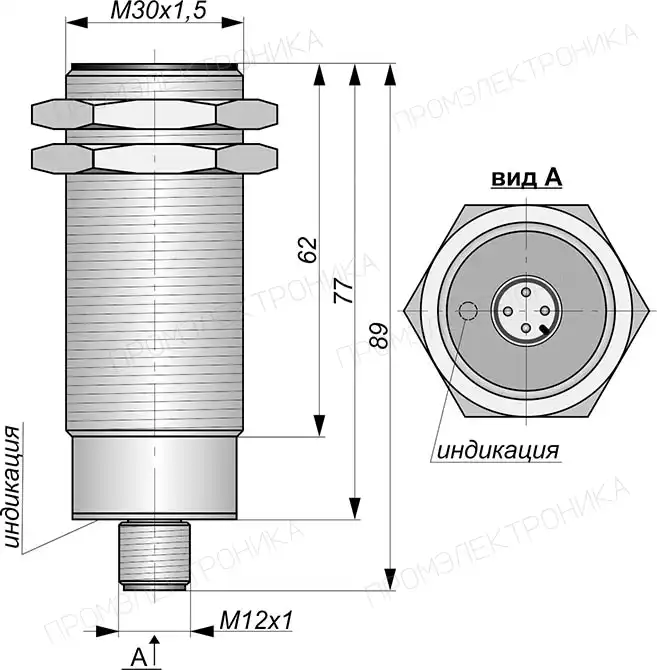

Монтажные характеристики ИВ25-NO-DC-P(Л63): корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — встраиваемый (неутапливаемый)*.
Номинальное расстояние переключения Sn для этого артикула — 15 мм. Рабочее расстояние Sa указано отдельно: 12,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 15-30[DC] В, схема выхода «DC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИВ25-NO-DC-P(Л63) — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 15 |
|---|---|
| Способ установки | Встраиваемый (неутапливаемый)* |
| Схема выхода | DC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 67/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя |
| Момент затяжки крепежа, Нм, не более | 36 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 12,2 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Ток нагрузки, мА, не более | 5,5…400 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1,5 |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -25…+75 |
