Датчик бесконтактный герконовый DG10MFDA-CD-NO-C-T1/0,11-SS
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 20
- Схема выхода
- AC/DC
- Функция выхода
- NO
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М10x1
- Способ подключения
- Провода с клеммами DJ622-D6.3B
- Степень защиты IP
- IP 67
В заявке будет указано полное исполнение и артикул 32223.
Запросить цену и срокsales@prom-elec.comНазначение и особенности DG10MFDA-CD-NO-C-T1/0,11-SS
Датчик бесконтактный герконовый DG10MFDA-CD-NO-C-T1/0,11-SS производства СКБ Индукция, артикул 32223. Исполнение относится к группе «На переменное/ постоянное напряжение».

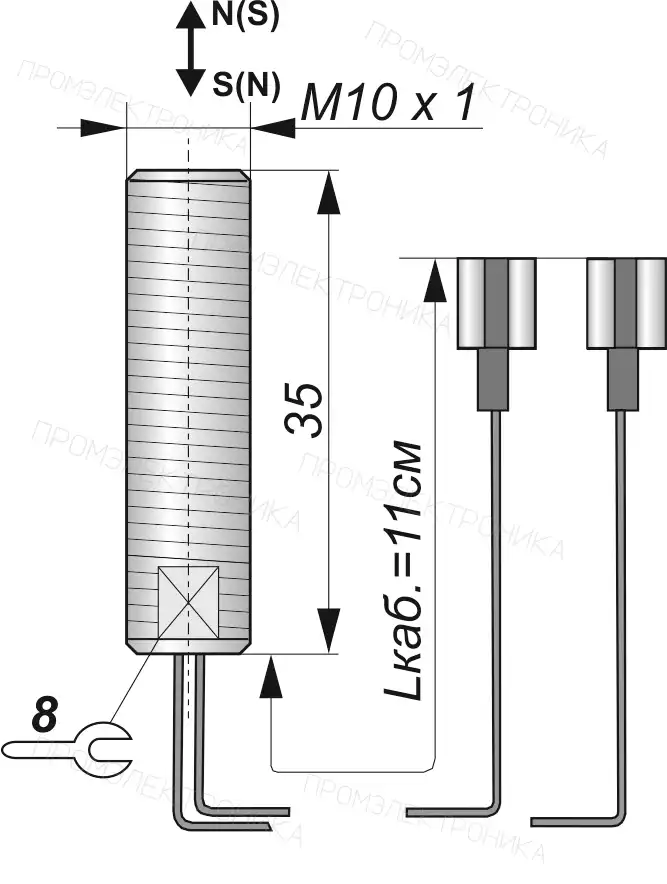

Монтажные характеристики DG10MFDA-CD-NO-C-T1/0,11-SS: корпус — Цилиндрический с резьбой, М10x1; материал — Алюминий.
Номинальное расстояние переключения Sn для этого артикула — 20 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.
Электрическое исполнение: схема выхода «AC/DC», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение DG10MFDA-CD-NO-C-T1/0,11-SS — провода с клеммами dj622-d6.3b, длина кабеля 0,11 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -45…+105 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 20 |
|---|---|
| Схема выхода | AC/DC |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М10x1 |
| Материал корпуса датчика | Алюминий |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 2,44 |
| Наличие индикации включения | Нет |
| Наличие заземления | Нет |
| Способ подключения | Провода с клеммами DJ622-D6.3B |
| Длина кабеля, м | 0,11 |
| Рабочая температура окружающей среды, °С | -45…+105 |
| Ток коммутируемый, не более, А | 0,5 |
| Количество срабатываний (в зависимости от режима эксплуатации) | 5·10⁶ |
| Напряжение коммутируемое, не более, В | 30[АС/DC] |
| Максимальная мощность нагрузки, Вт/ВА | 10 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
