Датчик индуктивный бесконтактный И83-NO-DC-ПГ(12X18H10T)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 1,5
- Рабочее расстояние переключения, Sa, мм
- 1,2
- Схема выхода
- DC 2-х пр.
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М8х1
В заявке будет указано полное исполнение и артикул 31891.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И83-NO-DC-ПГ(12X18H10T)
Датчик индуктивный бесконтактный И83-NO-DC-ПГ(12X18H10T) производства СКБ Индукция, артикул 31891. Исполнение относится к группе «2-х проводные на постоянное напряжение 15-30В».
Монтажные характеристики И83-NO-DC-ПГ(12X18H10T): корпус — Цилиндрический с резьбой, М8х1; материал — Нержавеющая сталь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 1,5 мм. Рабочее расстояние Sa указано отдельно: 1,2 мм. Эти величины учитывают при выборе фактического зазора.

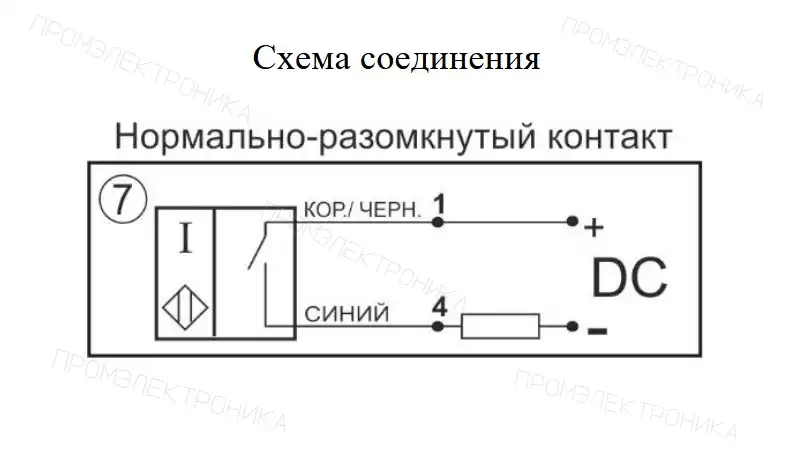

Электрическое исполнение: питание 10-30[DC] В, схема выхода «DC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И83-NO-DC-ПГ(12X18H10T) — кабель, длина кабеля 1,5 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 1000 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 1,5 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | DC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М8х1 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 1000 |
| Степень защиты IP | IP 68 |
| Момент затяжки крепежа, Нм, не более | 3 |
| Материал гайки | Нержавеющая сталь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 1,2 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 3...100 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 1,5 |
| Тип кабеля | ПМВ МБ 2x0,12 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
