Датчик бесконтактный ёмкостный E03-NC-NPN-P3A.1 (Текаформ, Lкаб=0,2м)
Параметры исполнения
- Схема выхода
- NPN общий (+)
- Функция выхода
- NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Способ установки
- Не встраиваемый
- Способ подключения
- Кабель
- Степень защиты IP
- IP 65
В заявке будет указано полное исполнение и артикул 31758.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E03-NC-NPN-P3A.1 (Текаформ, Lкаб=0,2м)
Датчик бесконтактный ёмкостный E03-NC-NPN-P3A.1 (Текаформ, Lкаб=0,2м) производства СКБ Индукция, артикул 31758. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

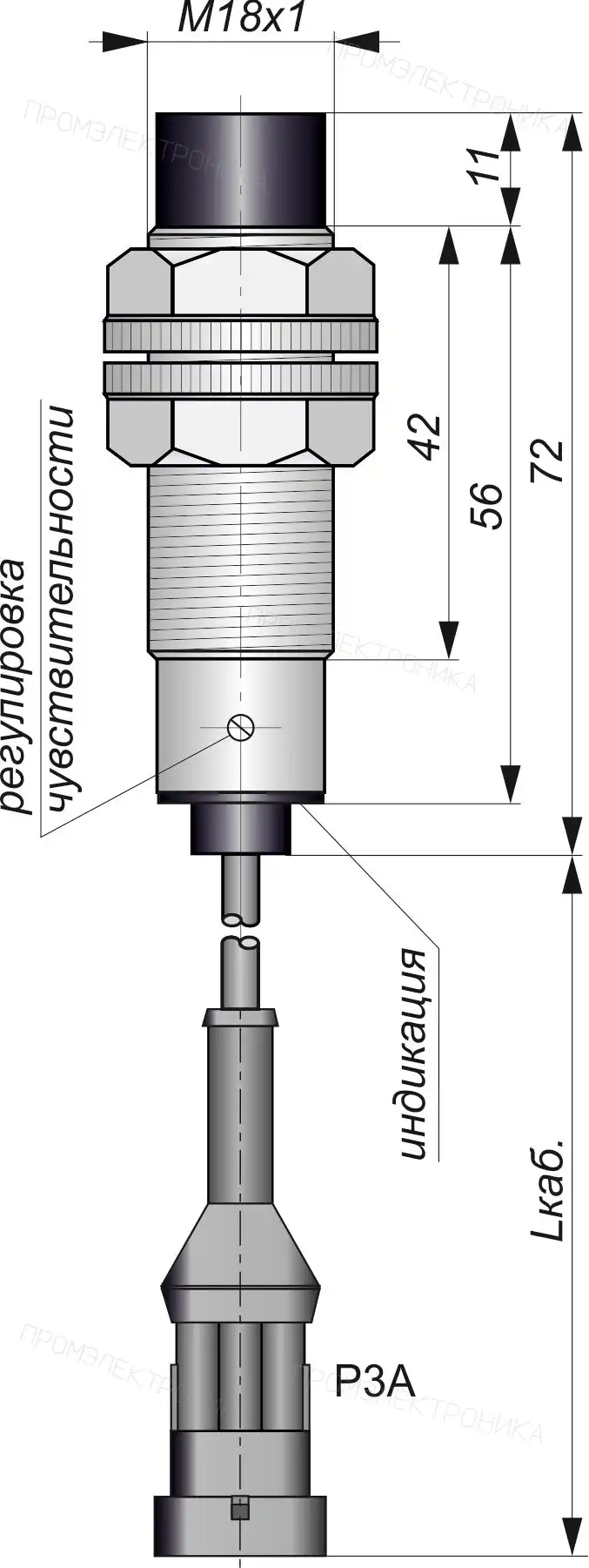

Монтажные характеристики E03-NC-NPN-P3A.1 (Текаформ, Lкаб=0,2м): материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.

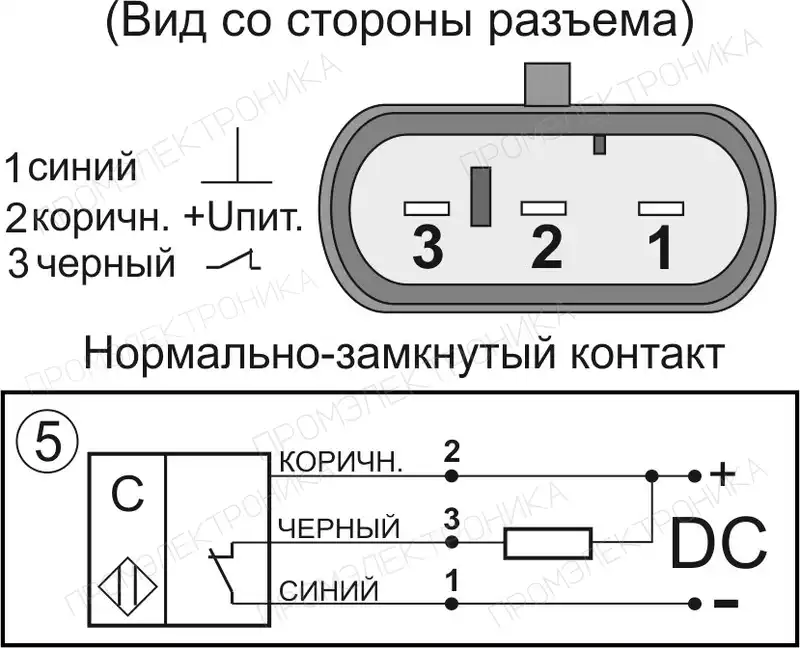

Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E03-NC-NPN-P3A.1 (Текаформ, Lкаб=0,2м) — кабель, длина кабеля 0,2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 150 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Не встраиваемый |
|---|---|
| Схема выхода | NPN общий (+) |
| Функция выхода | NC |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 150 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 2,44 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 0,2 |
| Тип кабеля | ПМВ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
