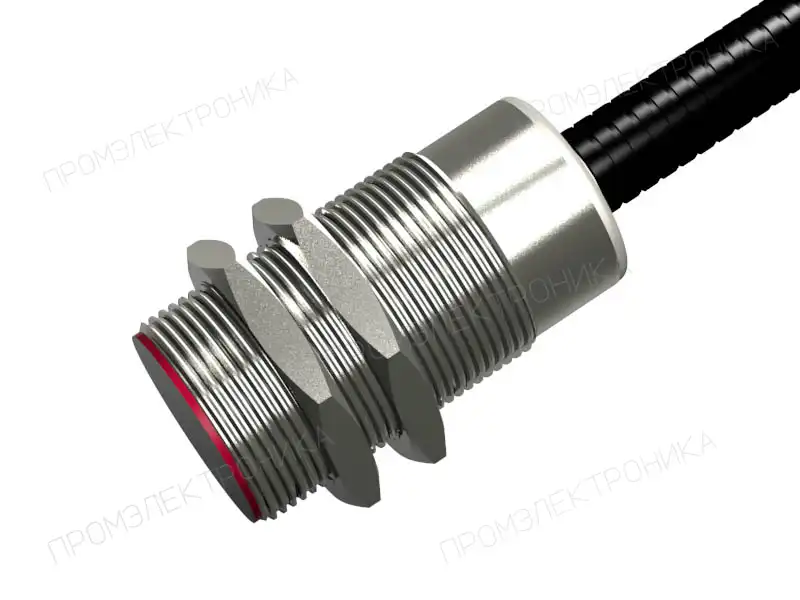

Датчик бесконтактный индуктивный И25-NO-PNP-Y113
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 10
- Рабочее расстояние переключения, Sa, мм
- 8,1
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 29652.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И25-NO-PNP-Y113
Датчик бесконтактный индуктивный И25-NO-PNP-Y113 производства СКБ Индукция, артикул 29652. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

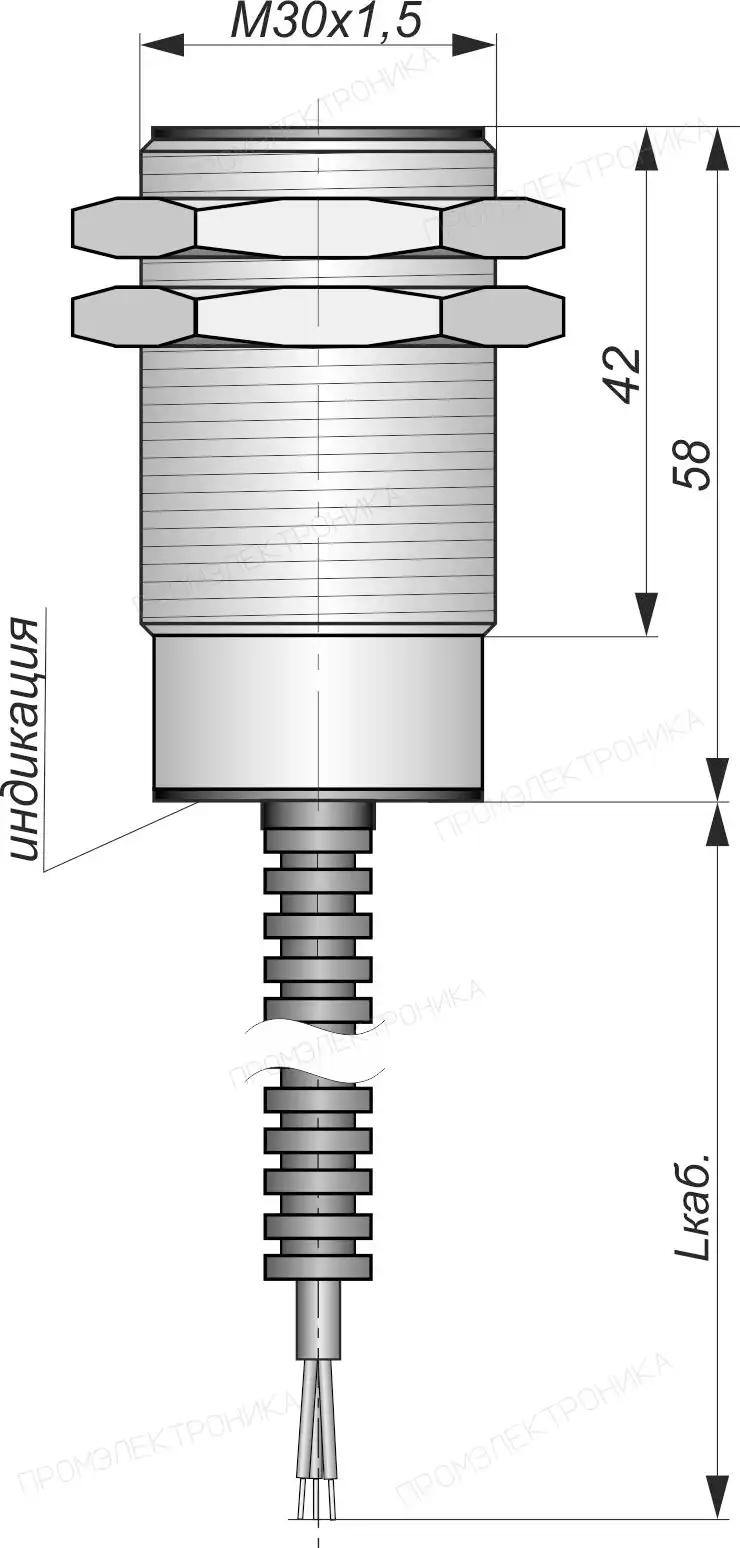

Монтажные характеристики И25-NO-PNP-Y113: корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 10 мм. Рабочее расстояние Sa указано отдельно: 8,1 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И25-NO-PNP-Y113 — кабель, длина кабеля 0,4 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -45...+55 °C; максимальная частота переключения 350 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 10 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 350 |
| Степень защиты IP | IP 68 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 8,1 |
| Номинальное напряжение питания, В | 24 [DC] |
| Ток нагрузки, мА, не более | 500 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Кабель |
| Длина кабеля, м | 0,4 |
| Тип кабеля | 3x0,75 мм² |
| Рабочая температура окружающей среды, °С | -45...+55 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
