Датчик герконовый поплавковый уровня жидкости DFG 21.20-B3.50.90-NC/NO/NC-150.08-M24x1,5-K-L
Артикул: DFG 21.20-B3.50.90-NC/NO/NC-150.08-M24x1,5-K-L
Открыть карточку →СКБ ИНДУКЦИЯ · АРТИКУЛ 29531
Датчик герконовый поплавковый уровня жидкости DFG 21.20-B1-NO/NC-200.08-M24x1,5-K-L
Полное обозначение: DFG 21.20-B1-NO/NC-200.08-M24x1,5-K-L
Параметры исполнения
- Функция выхода
- NO/NC
- Способ подключения
- Клеммник
- Степень защиты IP
- IP 68/ IP 65
- Материал корпуса датчика
- Латунь
- Максимальная частота переключения, Гц
- 100
- Момент затяжки крепежа, Нм, не более
- 10
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 29531.
Запросить цену и срокsales@prom-elec.comНазначение и особенности DFG 21.20-B1-NO/NC-200.08-M24x1,5-K-L
Датчик герконовый поплавковый уровня жидкости DFG 21.20-B1-NO/NC-200.08-M24x1,5-K-L производства СКБ Индукция, артикул 29531. Исполнение относится к группе «Уровня жидкости на переменное/ постоянное напряжение».
Монтажные характеристики DFG 21.20-B1-NO/NC-200.08-M24x1,5-K-L: материал — Латунь.
Электрическое исполнение: функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

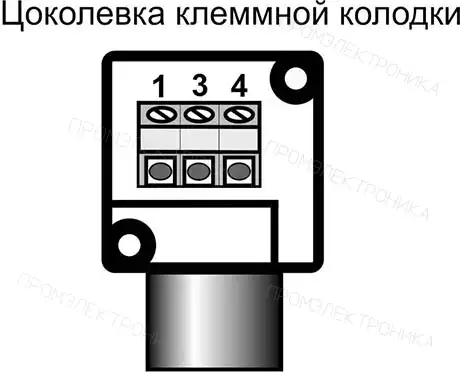

Подключение DFG 21.20-B1-NO/NC-200.08-M24x1,5-K-L — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Функция выхода | NO/NC |
|---|---|
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 68/ IP 65 |
| Момент затяжки крепежа, Нм, не более | 10 |
| Наличие индикации включения | Нет |
| Наличие заземления | Нет |
| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Соединительный размер (маркировка) | M24x1,5 |
| Ток коммутируемый, не более, А | 0,5 |
| Количество срабатываний (в зависимости от режима эксплуатации) | 1·10⁶ |
| Напряжение коммутируемое, не более, В | 100[АС/DC] |
| Максимальная мощность нагрузки, Вт/ВА | 0,25·10^-6… 30 |
| Материал корпуса поплавка | Вспененный эбонит |
| Количество контролируемых уровней | 1 |
| Плотность контролируемой жидкости, не менее, кг/мᶟ | 997(вода) при 25 °С |
| Количество поплавков | 1 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
