Датчик бесконтактный индуктивный SI401-NO-DC-K
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 12
- Рабочее расстояние переключения, Sa, мм
- 9,7
- Схема выхода
- DC 2-х пр.
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Прямоугольный, 40х40х115
В заявке будет указано полное исполнение и артикул 29496.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SI401-NO-DC-K
Датчик бесконтактный индуктивный SI401-NO-DC-K производства СКБ Индукция, артикул 29496. Исполнение относится к группе «2-х проводные на постоянное напряжение 15-30В».

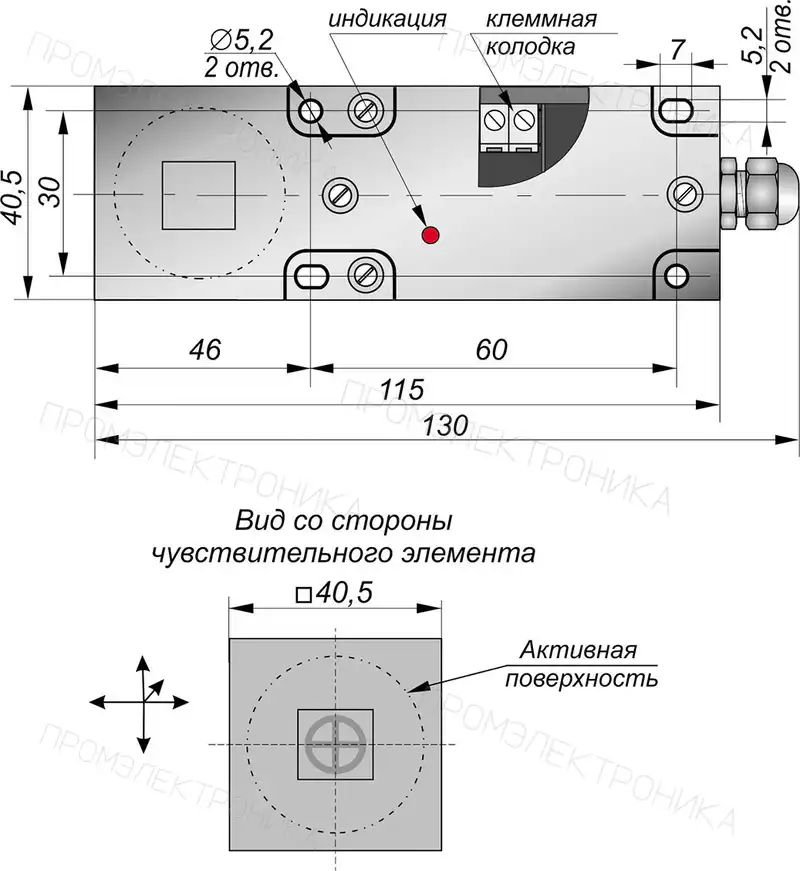

Монтажные характеристики SI401-NO-DC-K: корпус — Прямоугольный, 40х40х115; материал — Пластик; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 12 мм. Рабочее расстояние Sa указано отдельно: 9,7 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 15-30[DC] В, схема выхода «DC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

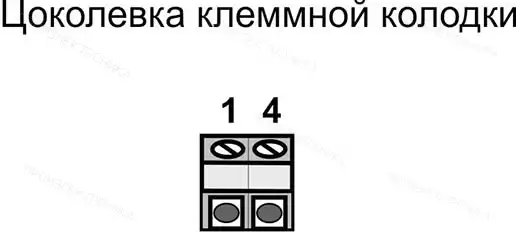

Подключение SI401-NO-DC-K — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 12 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | DC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Прямоугольный, 40х40х115 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 9,7 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Ток нагрузки, мА, не более | 5,5…400 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1,5 |
| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
