СКБ ИНДУКЦИЯ · АРТИКУЛ 27779
Датчик бесконтактный индуктивный И40-NO-DC-K (с регулировкой)
Полное обозначение: И40-NO-DC-K (с регулировкой)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 50
- Схема выхода
- DC 2-х пр.
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Прямоугольный, 80x80x40
- Способ установки
- Не встраиваемый
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 27779.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И40-NO-DC-K (с регулировкой)
Датчик бесконтактный индуктивный И40-NO-DC-K (с регулировкой) производства СКБ Индукция, артикул 27779. Исполнение относится к группе «2-х проводные на постоянное напряжение 15-30В».

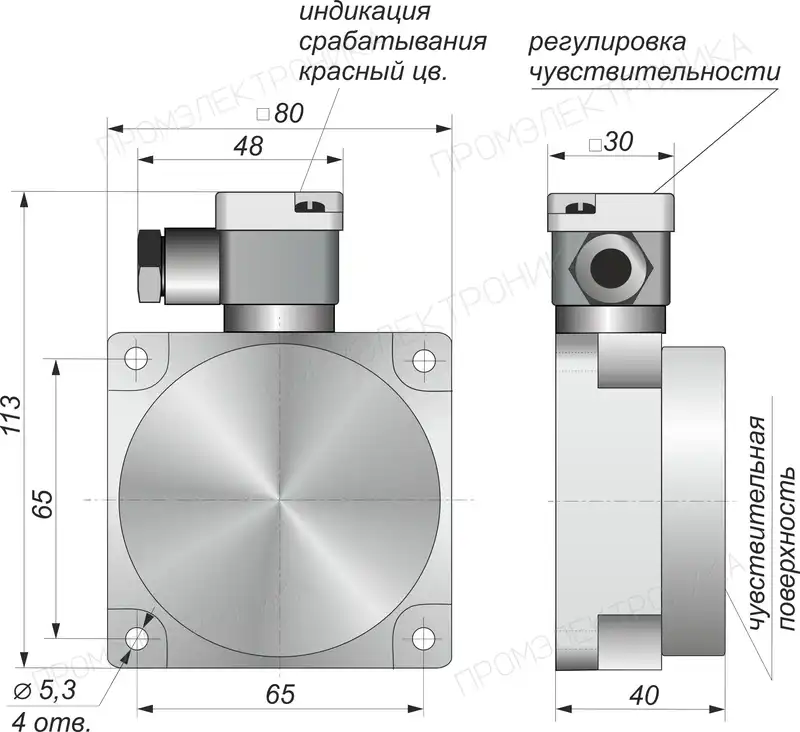

Монтажные характеристики И40-NO-DC-K (с регулировкой): корпус — Прямоугольный, 80x80x40; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 50 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.

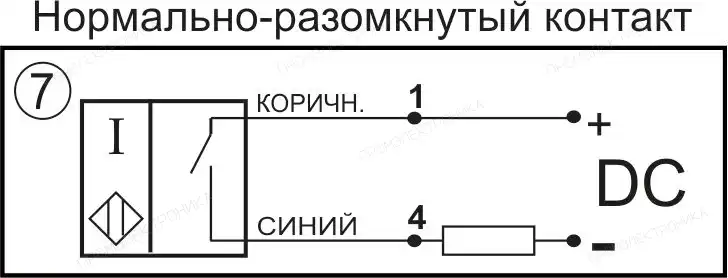

Электрическое исполнение: питание 15-30[DC] В, схема выхода «DC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

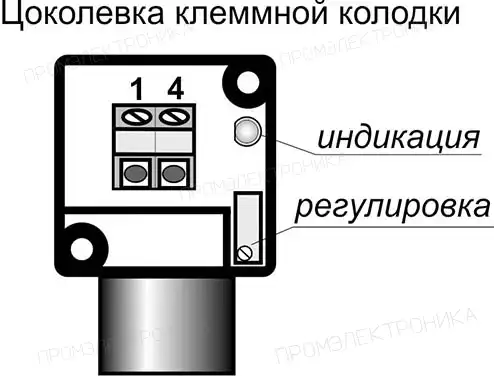

Подключение И40-NO-DC-K (с регулировкой) — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 50 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | DC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Прямоугольный, 80x80x40 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1,5 |
| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | -25…+75 |
