Датчик бесконтактный емкостный SE071-NO/NC-ACR-TF-TRAB60(рег.задержка вкл-выкл 60сек.)
Артикул: SE071-NO/NC-ACR-TF-TRAB60(рег.задержка вкл-выкл 60сек.)
Открыть карточку →СКБ ИНДУКЦИЯ · АРТИКУЛ 27443
Датчик бесконтактный ёмкостный SE071-NO/NC-ACR-TF-TRAB30(рег.задержка вкл-выкл 30сек.)
Полное обозначение: SE071-NO/NC-ACR-TF-TRAB30(рег.задержка вкл-выкл 30сек.)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 0...25
- Рабочее расстояние переключения, Sa, мм
- 20,3
- Схема выхода
- AC с реле
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 198-250[AC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 27443.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SE071-NO/NC-ACR-TF-TRAB30(рег.задержка вкл-выкл 30сек.)
Датчик бесконтактный ёмкостный SE071-NO/NC-ACR-TF-TRAB30(рег.задержка вкл-выкл 30сек.) производства СКБ Индукция, артикул 27443. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

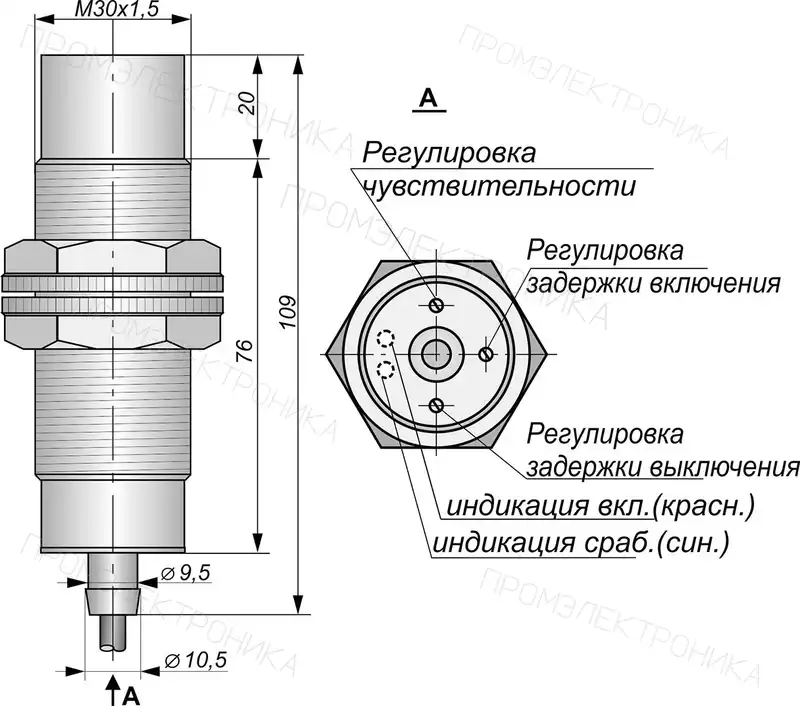

Монтажные характеристики SE071-NO/NC-ACR-TF-TRAB30(рег.задержка вкл-выкл 30сек.): корпус — Цилиндрический с резьбой, М30x1,5; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 0...25 мм. Рабочее расстояние Sa указано отдельно: 20,3 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 198-250[AC ] В, схема выхода «AC с реле», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение SE071-NO/NC-ACR-TF-TRAB30(рег.задержка вкл-выкл 30сек.) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 50 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 0...25 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | AC с реле |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 50 |
| Степень защиты IP | IP 67 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 20,3 |
| Диапазон питающих напряжений, В | 198-250[AC ] |
| Ток нагрузки, мА, не более | 2A 220VAC;4A/24VDC |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Нет |
| Остаточный ток (ток утечки), мА, не более | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 5x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Задержка выключения, с | 1...30 |
| Задержка включения, с | 1...30 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
