В заявке будет указано полное исполнение и артикул 26932.
Запросить цену и срокsales@prom-elec.comДатчик бесконтактный индуктивный ИВ251-NO/NC-PNP-P4A-ПГ-HT-Y111(Текаформ, Lкаб-0,25м, 4х0,5) производства СКБ Индукция, артикул 26932. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

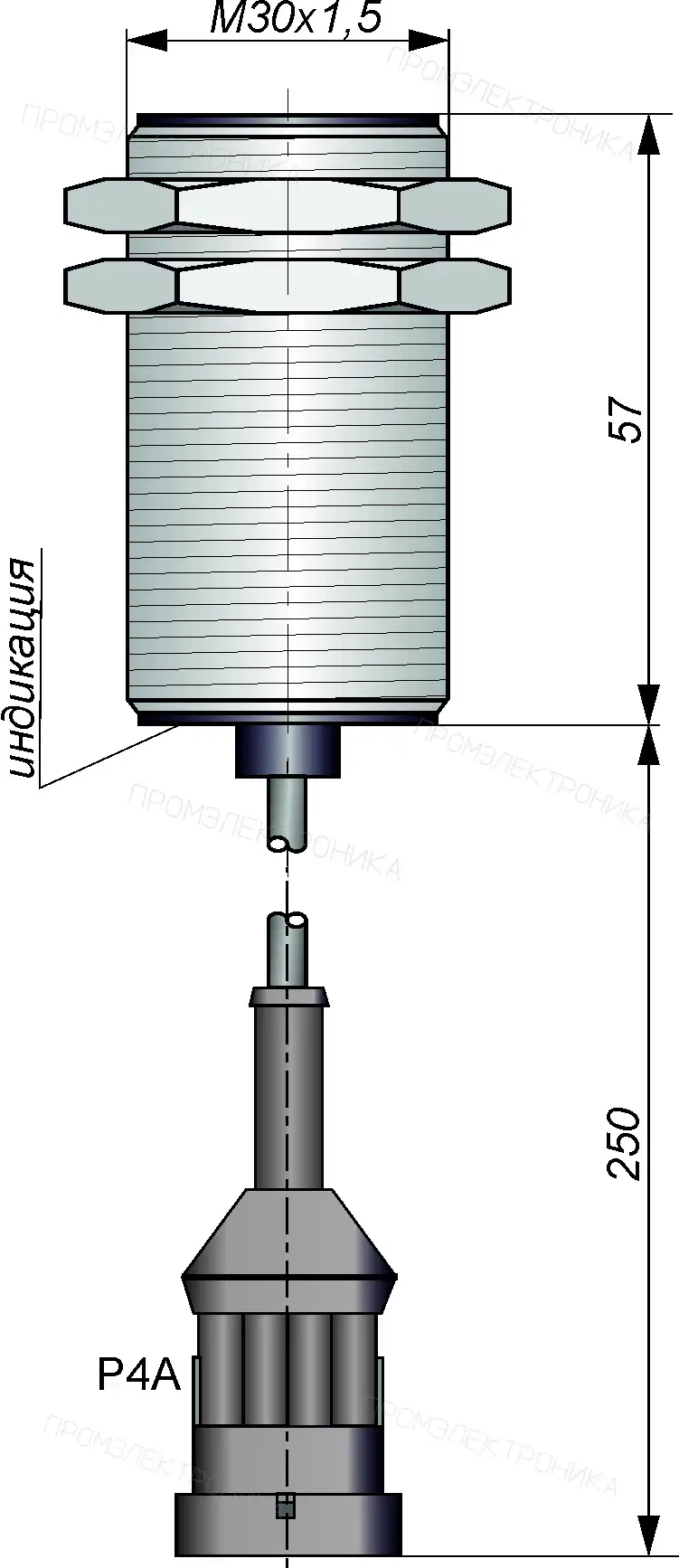

Монтажные характеристики ИВ251-NO/NC-PNP-P4A-ПГ-HT-Y111(Текаформ, Lкаб-0,25м, 4х0,5): корпус — Цилиндрический с резьбой, М30x1,5; материал — Пластик; установка — встраиваемый (неутапливаемый)*.
Номинальное расстояние переключения Sn для этого артикула — 15 мм. Рабочее расстояние Sa указано отдельно: 12,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

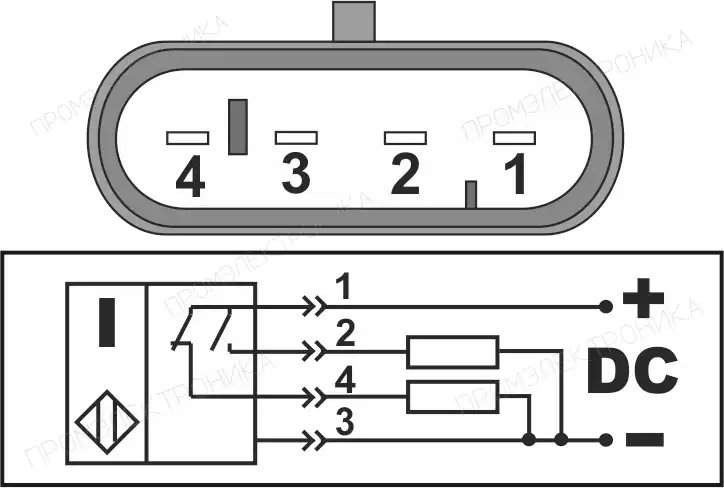

Подключение ИВ251-NO/NC-PNP-P4A-ПГ-HT-Y111(Текаформ, Lкаб-0,25м, 4х0,5) — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP 65; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
| Номинальное расстояние переключения, Sn, мм | 15 |
|---|---|
| Способ установки | Встраиваемый (неутапливаемый)* |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 68/ IP 65 |
| Момент затяжки крепежа, Нм, не более | 6,4 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 12,2 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 500 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
