СКБ ИНДУКЦИЯ · АРТИКУЛ 26858
Датчик бесконтактный индуктивный И27-NO-AC-Z(12Х18Н10Т)
Полное обозначение: И27-NO-AC-Z(12Х18Н10Т)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 15
- Рабочее расстояние переключения, Sa, мм
- 12,2
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Не встраиваемый
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 26858.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И27-NO-AC-Z(12Х18Н10Т)
Датчик бесконтактный индуктивный И27-NO-AC-Z(12Х18Н10Т) производства СКБ Индукция, артикул 26858. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

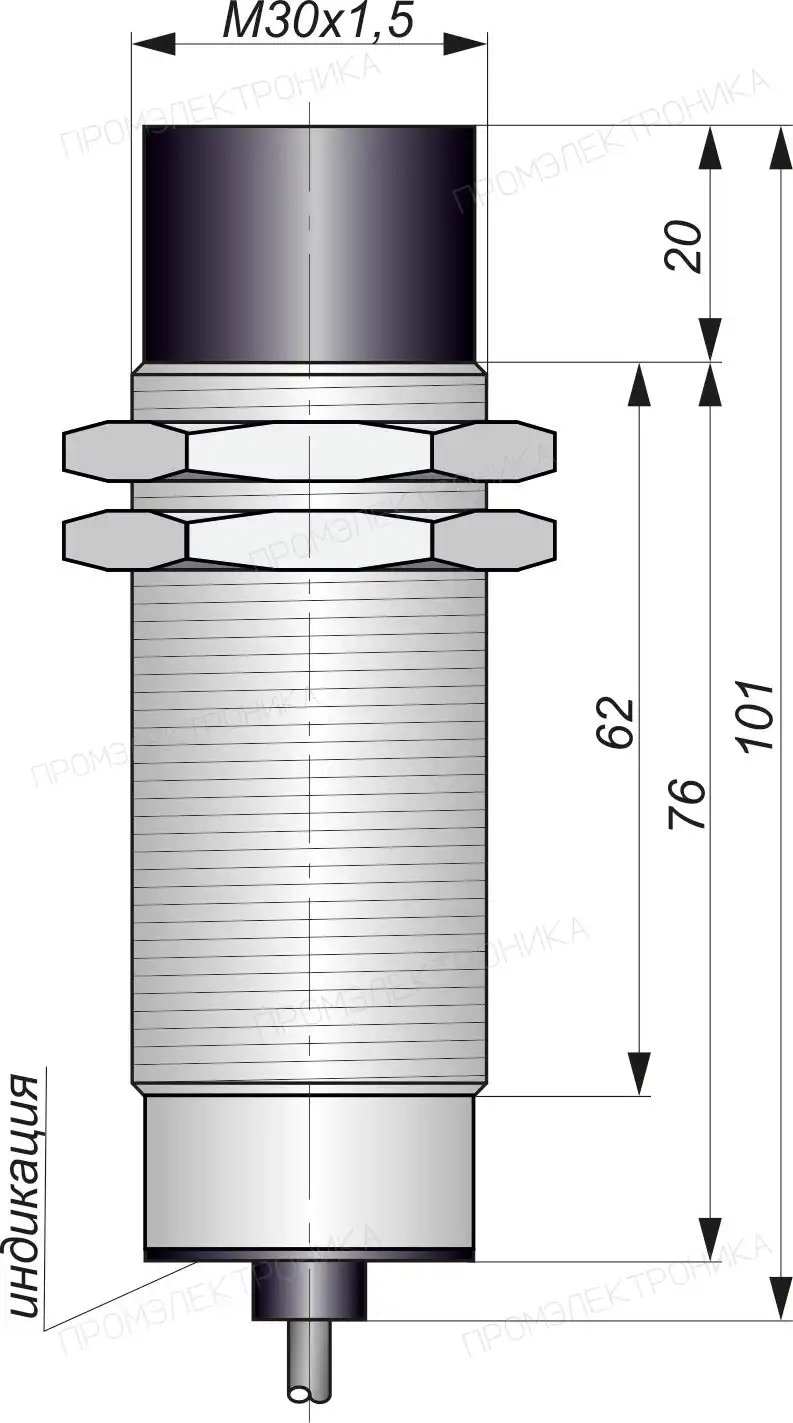

Монтажные характеристики И27-NO-AC-Z(12Х18Н10Т): корпус — Цилиндрический с резьбой, М30x1,5; материал — Нержавеющая сталь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 15 мм. Рабочее расстояние Sa указано отдельно: 12,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: схема выхода «AC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И27-NO-AC-Z(12Х18Н10Т) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 15 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 50 |
| Материал гайки | Нержавеющая сталь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 12,2 |
| Ток нагрузки, мА, не более | 30...500 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
