Датчик бесконтактный оптический O03-NO/NC-NPN(12X18H10T, с регулировкой)
Параметры исполнения
- Схема выхода
- NPN общий (+)
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ подключения
- Кабель
- Степень защиты IP
- IP 65
В заявке будет указано полное исполнение и артикул 26660.
Запросить цену и срокsales@prom-elec.comНазначение и особенности O03-NO/NC-NPN(12X18H10T, с регулировкой)
Датчик бесконтактный оптический O03-NO/NC-NPN(12X18H10T, с регулировкой) производства СКБ Индукция, артикул 26660. Исполнение относится к группе «Диффузные. Тип D. 3-х, 4-х проводные на постоянное напряжение 10-30В».

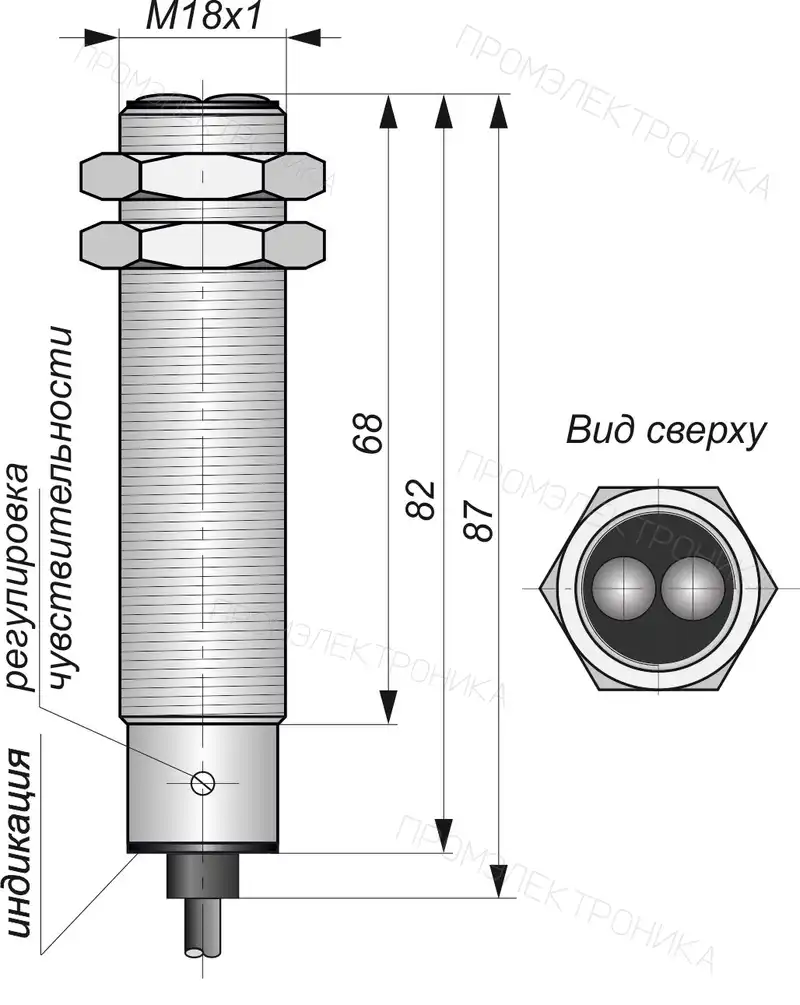

Монтажные характеристики O03-NO/NC-NPN(12X18H10T, с регулировкой): корпус — Цилиндрический с резьбой, М18x1; материал — Нержавеющая сталь.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение O03-NO/NC-NPN(12X18H10T, с регулировкой) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | NPN общий (+) |
|---|---|
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Нержавеющая сталь |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 4x0,25 мм² |
| Ток потребления, мА, не более | 25 |
| Угол излучения, ° | 12±2 |
| Материал оптики | Пластик |
| Наличие регулировки зоны чувствительности, Sd, мм | Есть |
| Зона чувствительности, Sd, мм | 10...300 |
| Допустимая внешняя освещенность, Лк, не более | 5000 |
| Слепая зона, % от Sd, не более | 10 |
