Датчик бесконтактный индуктивный И10-NO-NPN-P3A.1-ПГ-HT(Д16Т, Lкорп=75мм, Lкаб=0,3м, встроенный фильтр, гофра, гайки мет.)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 5,0
- Рабочее расстояние переключения, Sa, мм
- 4,1
- Схема выхода
- NPN общий (+)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
В заявке будет указано полное исполнение и артикул 26630.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И10-NO-NPN-P3A.1-ПГ-HT(Д16Т, Lкорп=75мм, Lкаб=0,3м, встроенный фильтр, гофра, гайки мет.)
Датчик бесконтактный индуктивный И10-NO-NPN-P3A.1-ПГ-HT(Д16Т, Lкорп=75мм, Lкаб=0,3м, встроенный фильтр, гофра, гайки мет.) производства СКБ Индукция, артикул 26630. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

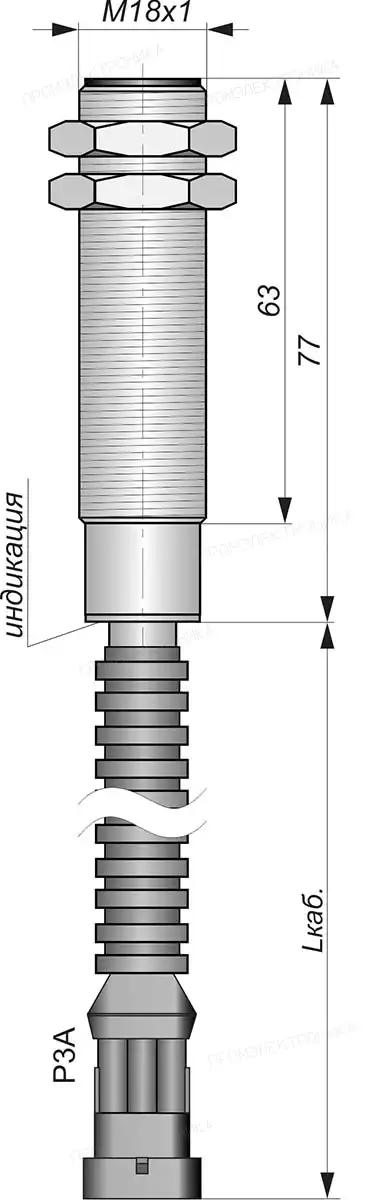

Монтажные характеристики И10-NO-NPN-P3A.1-ПГ-HT(Д16Т, Lкорп=75мм, Lкаб=0,3м, встроенный фильтр, гофра, гайки мет.): корпус — Цилиндрический с резьбой, М18x1; материал — Алюминий; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 5,0 мм. Рабочее расстояние Sa указано отдельно: 4,1 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И10-NO-NPN-P3A.1-ПГ-HT(Д16Т, Lкорп=75мм, Lкаб=0,3м, встроенный фильтр, гофра, гайки мет.) — кабель с разъёмом, длина кабеля 0,3 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 600 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 5,0 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | NPN общий (+) |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Алюминий |
| Максимальная частота переключения, Гц | 600 |
| Степень защиты IP | IP 68/ IP6х(5,6,7,8) разъема в соответствии с IP соединителя |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 4,1 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 500 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Кабель с разъёмом |
| Длина кабеля, м | 0,3 |
| Тип кабеля | 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
