Датчик уровня жидкости DP01-NO-NPN-M10x1
Параметры исполнения
- Схема выхода
- NPN общий (+)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М10x1
- Способ подключения
- Кабель
- Степень защиты IP
- IP 68/ IP 67
В заявке будет указано полное исполнение и артикул 26295.
Запросить цену и срокsales@prom-elec.comНазначение и особенности DP01-NO-NPN-M10x1

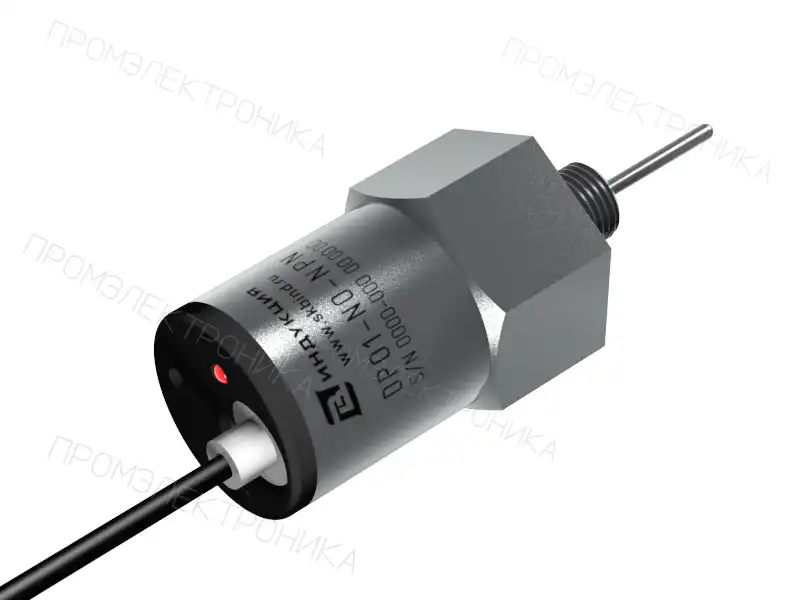

Датчик уровня жидкости DP01-NO-NPN-M10x1 производства СКБ Индукция, артикул 26295. Исполнение относится к группе «Уровня жидкости DP».
Монтажные характеристики DP01-NO-NPN-M10x1: корпус — Цилиндрический с резьбой, М10x1; материал — Нержавеющая сталь.

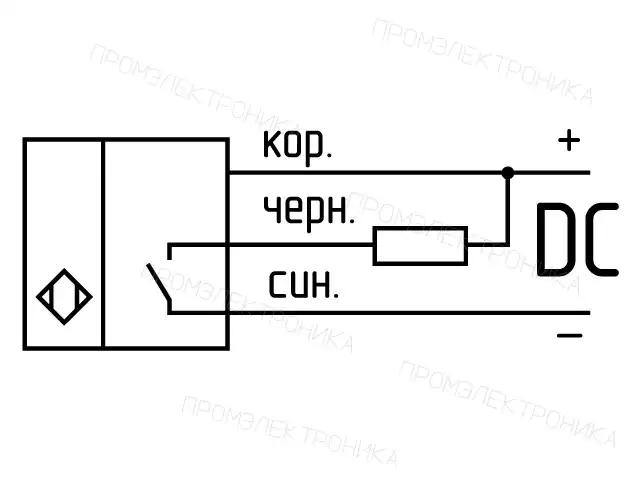

Электрическое исполнение: питание 15-30[DC] В, схема выхода «NPN общий (+)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение DP01-NO-NPN-M10x1 — кабель, длина кабеля 1,5 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP 67; рабочая температура окружающей среды -50…+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | NPN общий (+) |
|---|---|
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М10x1 |
| Материал корпуса датчика | Нержавеющая сталь |
| Степень защиты IP | IP 68/ IP 67 |
| Момент затяжки крепежа, Нм, не более | 8 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 1,5 |
| Тип кабеля | ПМВ МБ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -50…+75 |
| Максимальное рабочее давление, МПа | 2,5 |
| Материал чувствительного элемента | Нержавеющая сталь |
| Задержка включения (погружение в контролируемую жидкость), сек, не более | 2 |
| Типоразмер корпуса (маркировка) | M10x1 |
| Ток потребрения в воздушной среде, мА, не более | 35 |
| Ток потребрения в жидкой среде, мА, не более | 165 |
| Температура нагрева чувствительного элемента,°С, не более | 180 |
| Задержка выключения (при снижении уровня контролируемой жидкости), сек, не | 40 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
