Датчик бесконтактный индуктивный И38-NO/NC-DCR-ПГ-HT
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 25
- Рабочее расстояние переключения, Sa, мм
- 20,3
- Схема выхода
- DC с реле
- Функция выхода
- NO/NC
- Типоразмер корпуса, мм
- Прямоугольный, 60х60х40
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 26157.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И38-NO/NC-DCR-ПГ-HT
Датчик бесконтактный индуктивный И38-NO/NC-DCR-ПГ-HT производства СКБ Индукция, артикул 26157. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

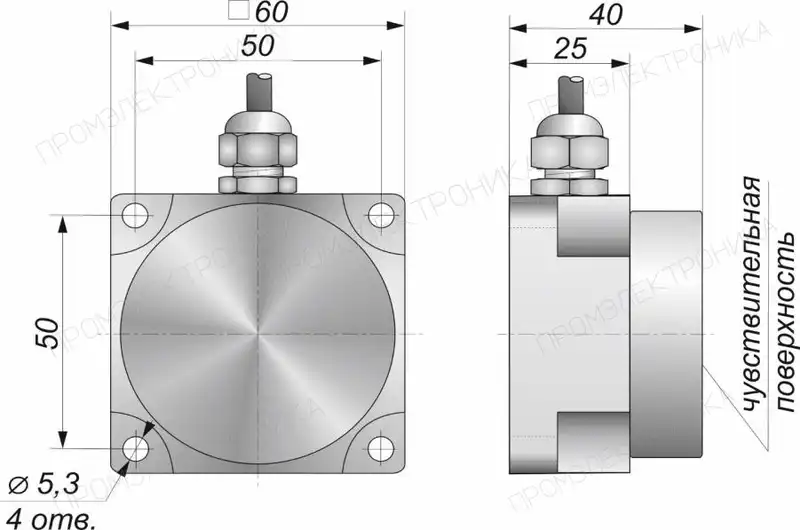

Монтажные характеристики И38-NO/NC-DCR-ПГ-HT: корпус — Прямоугольный, 60х60х40; материал — Пластик; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 25 мм. Рабочее расстояние Sa указано отдельно: 20,3 мм. Эти величины учитывают при выборе фактического зазора.

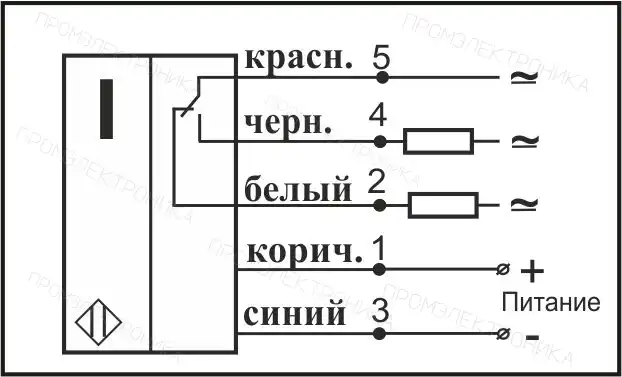

Электрическое исполнение: схема выхода «DC с реле», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И38-NO/NC-DCR-ПГ-HT — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 25 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | DC с реле |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Прямоугольный, 60х60х40 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 68 |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 20,3 |
| Номинальное напряжение питания, В | 24 [DC] |
| Ток нагрузки, мА, не более | 3A 30VDC; 1,5A 125VAC |
| Наличие индикации включения | Нет |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | - |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 5x0,25 мм² |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 30 |
