Датчик бесконтактный ёмкостный E06-NO/NC-PNP(Д16Т, с дополнительной степенью защиты от помех)
Артикул: E06-NO/NC-PNP(Д16Т, с дополнительной степенью защиты от помех)
Открыть карточку →СКБ ИНДУКЦИЯ · АРТИКУЛ 26106
Датчик бесконтактный ёмкостный E06-NO/NC-PNP-ПГ(Текаформ, Lкорп=75мм, Lкаб=4м 4х0,35)
Полное обозначение: E06-NO/NC-PNP-ПГ(Текаформ, Lкорп=75мм, Lкаб=4м 4х0,35)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 12
- Рабочее расстояние переключения, Sa, мм
- 0…9,7
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 26106.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E06-NO/NC-PNP-ПГ(Текаформ, Lкорп=75мм, Lкаб=4м 4х0,35)
Датчик бесконтактный ёмкостный E06-NO/NC-PNP-ПГ(Текаформ, Lкорп=75мм, Lкаб=4м 4х0,35) производства СКБ Индукция, артикул 26106. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

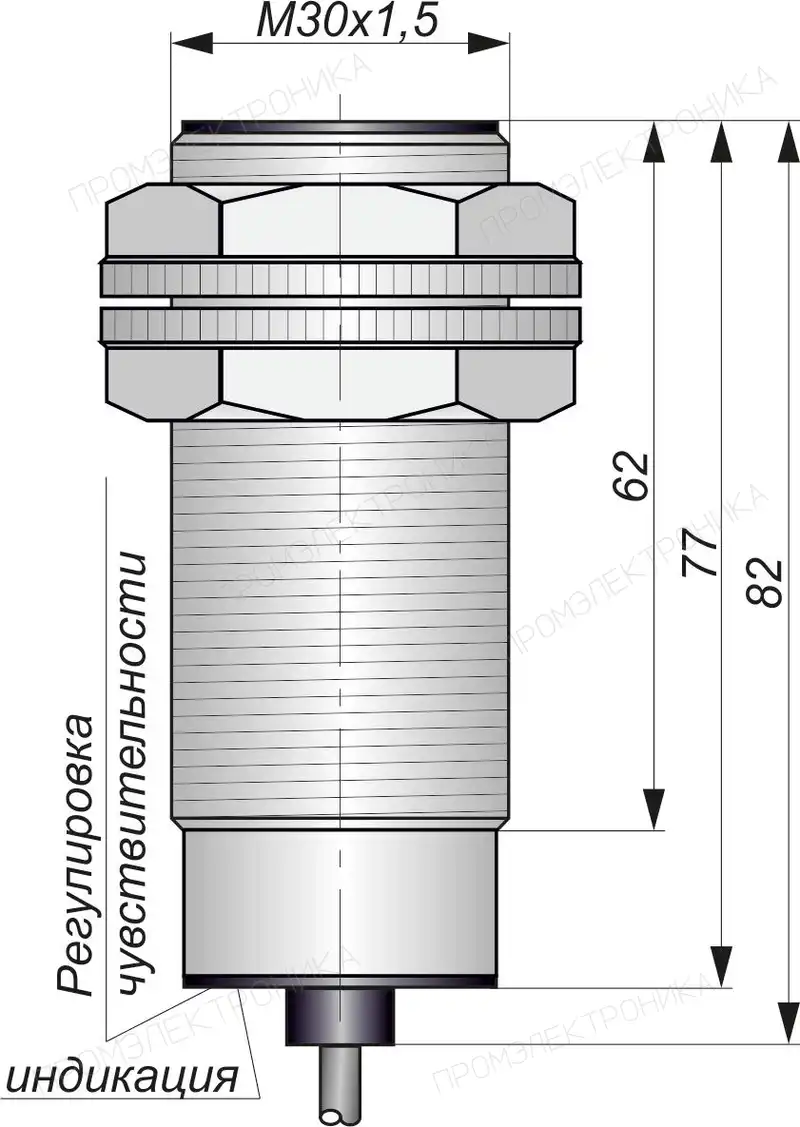

Монтажные характеристики E06-NO/NC-PNP-ПГ(Текаформ, Lкорп=75мм, Lкаб=4м 4х0,35): корпус — Цилиндрический с резьбой, М30x1,5; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 12 мм. Рабочее расстояние Sa указано отдельно: 0…9,7 мм. Эти величины учитывают при выборе фактического зазора.

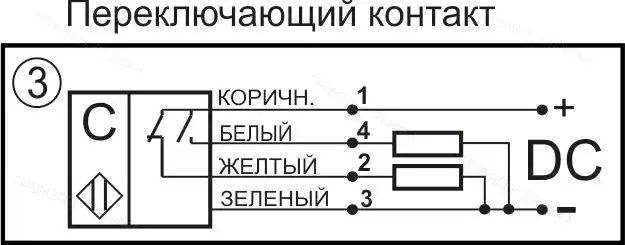

Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E06-NO/NC-PNP-ПГ(Текаформ, Lкорп=75мм, Lкаб=4м 4х0,35) — кабель, длина кабеля 4 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 300 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 12 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 300 |
| Степень защиты IP | IP 68 |
| Момент затяжки крепежа, Нм, не более | 6,43 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 0…9,7 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 4 |
| Тип кабеля | КСПВГ 4х0,35мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
Искать по маркировке другого датчикаДругие исполнения модели
Сравните полное обозначение и отличающиеся параметры.
