Датчик бесконтактный ёмкостный ЕУ01-NO-PNP-G1/2(12X18H10T, Lкаб=3м)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- При погружении
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Способ установки
- Не встраиваемый
- Способ подключения
- Кабель
В заявке будет указано полное исполнение и артикул 25348.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ЕУ01-NO-PNP-G1/2(12X18H10T, Lкаб=3м)
Датчик бесконтактный ёмкостный ЕУ01-NO-PNP-G1/2(12X18H10T, Lкаб=3м) производства СКБ Индукция, артикул 25348. Исполнение относится к группе «Погружного типа 3-х, 4-х проводные на постоянное напряжение 10-30В».

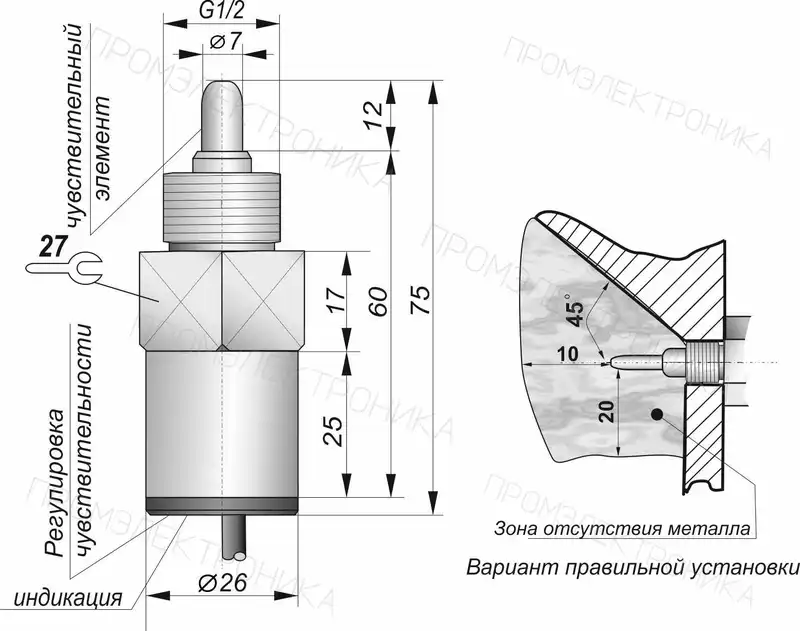

Монтажные характеристики ЕУ01-NO-PNP-G1/2(12X18H10T, Lкаб=3м): материал — Нержавеющая сталь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — При погружении мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ЕУ01-NO-PNP-G1/2(12X18H10T, Lкаб=3м) — кабель, длина кабеля 3 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 1 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | При погружении |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 1 |
| Степень защиты IP | IP 68 |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 3 |
| Тип кабеля | ПМВ МБ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Ток потребления, мА, не более | 10 |
| Максимальное рабочее давление, МПа | 0,15 |
| Материал погружной части | Фторопласт |
| Соединительный размер (маркировка) | G1/2 |
