Датчик бесконтактный индуктивный И39-NO/NC-PNP-P-HT
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 35
- Рабочее расстояние переключения, Sa, мм
- 28,4
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Прямоугольный, 60х60х40
В заявке будет указано полное исполнение и артикул 23769.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И39-NO/NC-PNP-P-HT
Датчик бесконтактный индуктивный И39-NO/NC-PNP-P-HT производства СКБ Индукция, артикул 23769. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

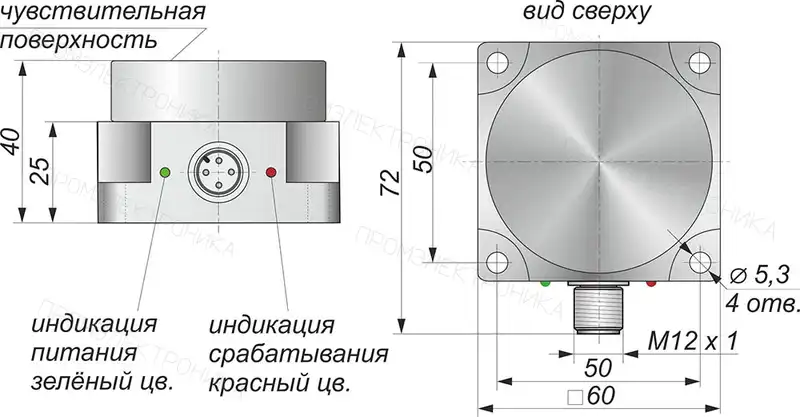

Монтажные характеристики И39-NO/NC-PNP-P-HT: корпус — Прямоугольный, 60х60х40; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 35 мм. Рабочее расстояние Sa указано отдельно: 28,4 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И39-NO/NC-PNP-P-HT — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 35 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Прямоугольный, 60х60х40 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 67 |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 28,4 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 500 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Наличие индикации питания | Есть |
| Ток потребления, мА, не более | 15 |
