Датчик бесконтактный индуктивный ИДА09-I-PNP(Д16Т, НКУ, Lкаб=5м)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- I
- Диапазон питающих напряжений, В
- 18-30[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ установки
- Встраиваемый
- Способ подключения
- Кабель
В заявке будет указано полное исполнение и артикул 22786.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДА09-I-PNP(Д16Т, НКУ, Lкаб=5м)
Датчик бесконтактный индуктивный ИДА09-I-PNP(Д16Т, НКУ, Lкаб=5м) производства СКБ Индукция, артикул 22786. Исполнение относится к группе «С аналоговым выходом 3-х, 4-х проводные на постоянное напряжение 15-30В».

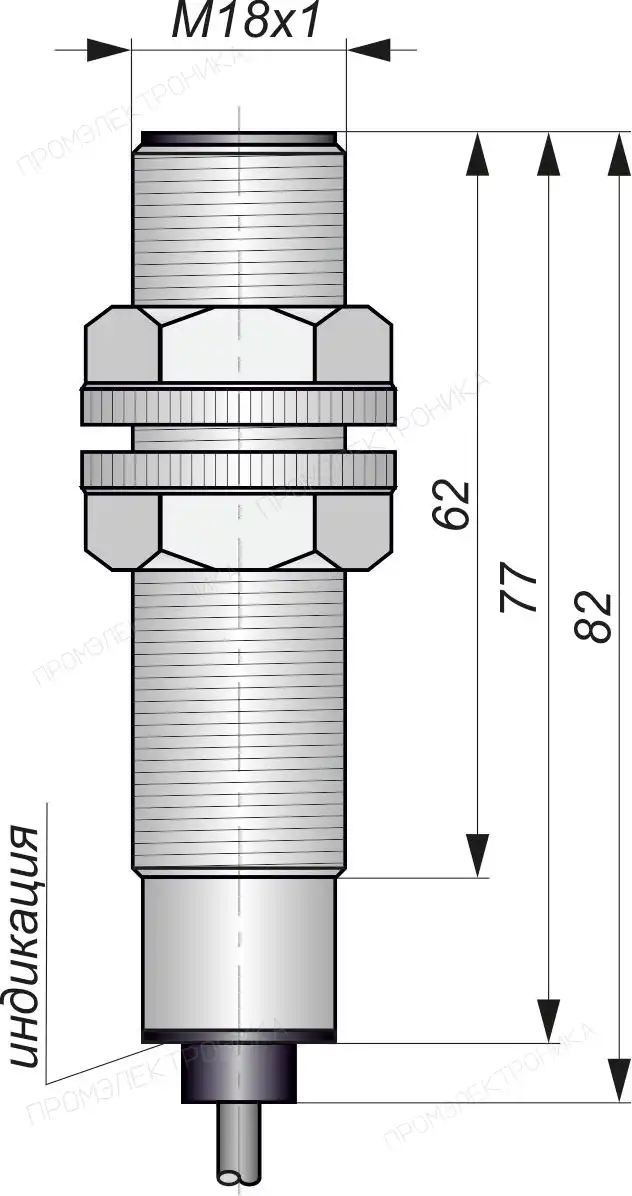

Монтажные характеристики ИДА09-I-PNP(Д16Т, НКУ, Lкаб=5м): корпус — Цилиндрический с резьбой, М18x1; материал — Алюминий; установка — встраиваемый.

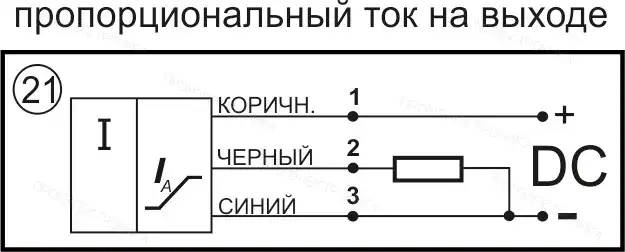

Электрическое исполнение: питание 18-30[DC ] В, схема выхода «PNP общий (-)», функция «I». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИДА09-I-PNP(Д16Т, НКУ, Lкаб=5м) — кабель, длина кабеля 5 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды +15...+35 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Встраиваемый |
|---|---|
| Схема выхода | PNP общий (-) |
| Функция выхода | I |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Алюминий |
| Степень защиты IP | IP 67 |
| Материал гайки | Пластик |
| Диапазон питающих напряжений, В | 18-30[DC ] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 5 |
| Тип кабеля | ПМВ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | +15...+35 |
| Наличие индикации питания | Есть |
| Рабочее расстояние (линейный диапазон), Sa, мм | 0,75…4 |
| Максимальная нелинейность в линейном диапазоне, % | 10 |
| Максимальная скорость изменения тока на выходе "I", А/с | 3,5 |
| Сопротивление нагрузки "Выхода по току", Rmax, Ом | <500 |
| Диапазон изменения тока на выходе, Iвых/ Iлин, мА | 1,8…21 |
