СКБ ИНДУКЦИЯ · АРТИКУЛ 22019

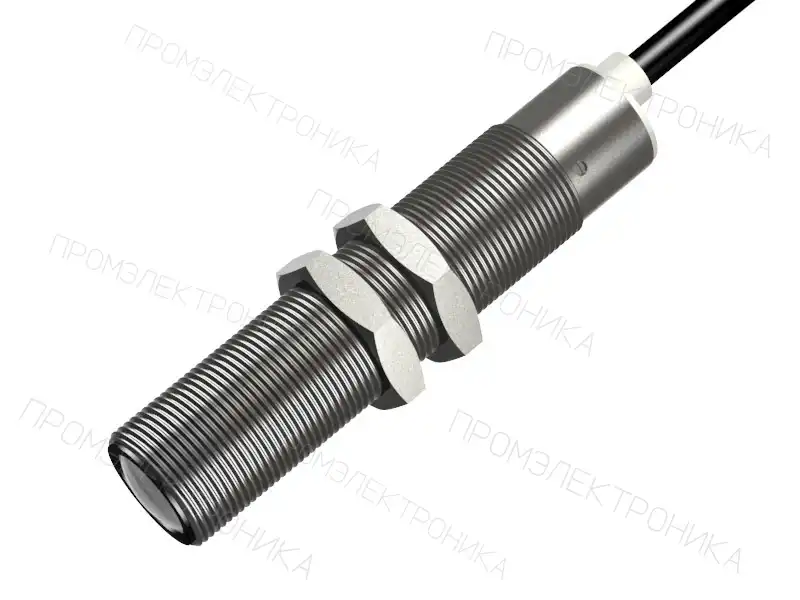

Датчик бесконтактный оптический ОП13-NO/NC-NPN-K(Л63, с регулировкой)
Полное обозначение: ОП13-NO/NC-NPN-K(Л63, с регулировкой)
Параметры исполнения
- Схема выхода
- NPN общий (+)
- Функция выхода
- NO/NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ подключения
- Клеммник
- Степень защиты IP
- IP 65
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 22019.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ОП13-NO/NC-NPN-K(Л63, с регулировкой)
Датчик бесконтактный оптический ОП13-NO/NC-NPN-K(Л63, с регулировкой) производства СКБ Индукция, артикул 22019. Исполнение относится к группе «Барьерный. Тип Т. Приемники. 3-х, 4-х проводные на постоянное напряжение 10-30В».
Монтажные характеристики ОП13-NO/NC-NPN-K(Л63, с регулировкой): корпус — Цилиндрический с резьбой, М18x1; материал — Латунь.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

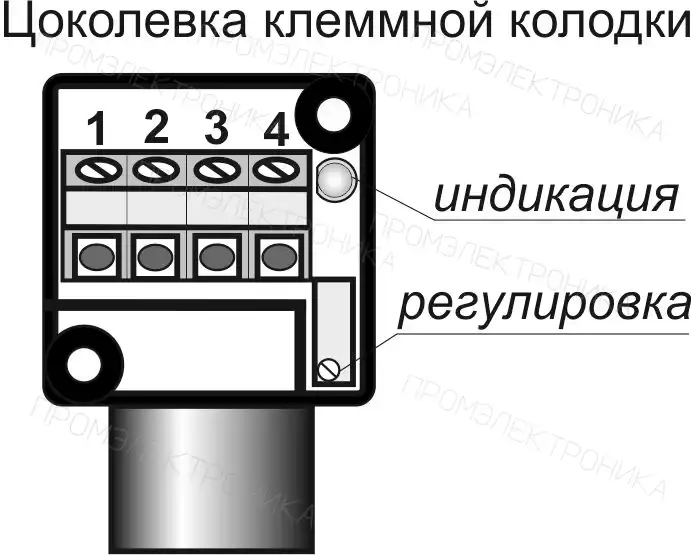

Подключение ОП13-NO/NC-NPN-K(Л63, с регулировкой) — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | NPN общий (+) |
|---|---|
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Способ подключения | Клеммник |
| Ток потребления, мА, не более | 15 |
| Материал оптики | Стекло |
| Наличие регулировки зоны чувствительности, Sd, мм | Есть |
| Зона чувствительности, Sd, мм | 16000 |
| Допустимая внешняя освещенность, Лк, не более | 5000 |
