ВБИ, ВБО, ВБЕ, ДКС, ДПАВБО-М18-76К-9111-С
Предлагаемая модель: ОП13-NO-PNP-KТребуется выбор исполнения базовой модели
СКБ ИНДУКЦИЯ · АРТИКУЛ 21830
Датчик бесконтактный оптический ОП13-NO-PNP-K(Л63, с регулировкой)
Полное обозначение: ОП13-NO-PNP-K(Л63, с регулировкой)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ подключения
- Клеммник
- Степень защиты IP
- IP 65
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 21830.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ОП13-NO-PNP-K(Л63, с регулировкой)
Датчик бесконтактный оптический ОП13-NO-PNP-K(Л63, с регулировкой) производства СКБ Индукция, артикул 21830. Исполнение относится к группе «Барьерный. Тип Т. Приемники. 3-х, 4-х проводные на постоянное напряжение 10-30В».

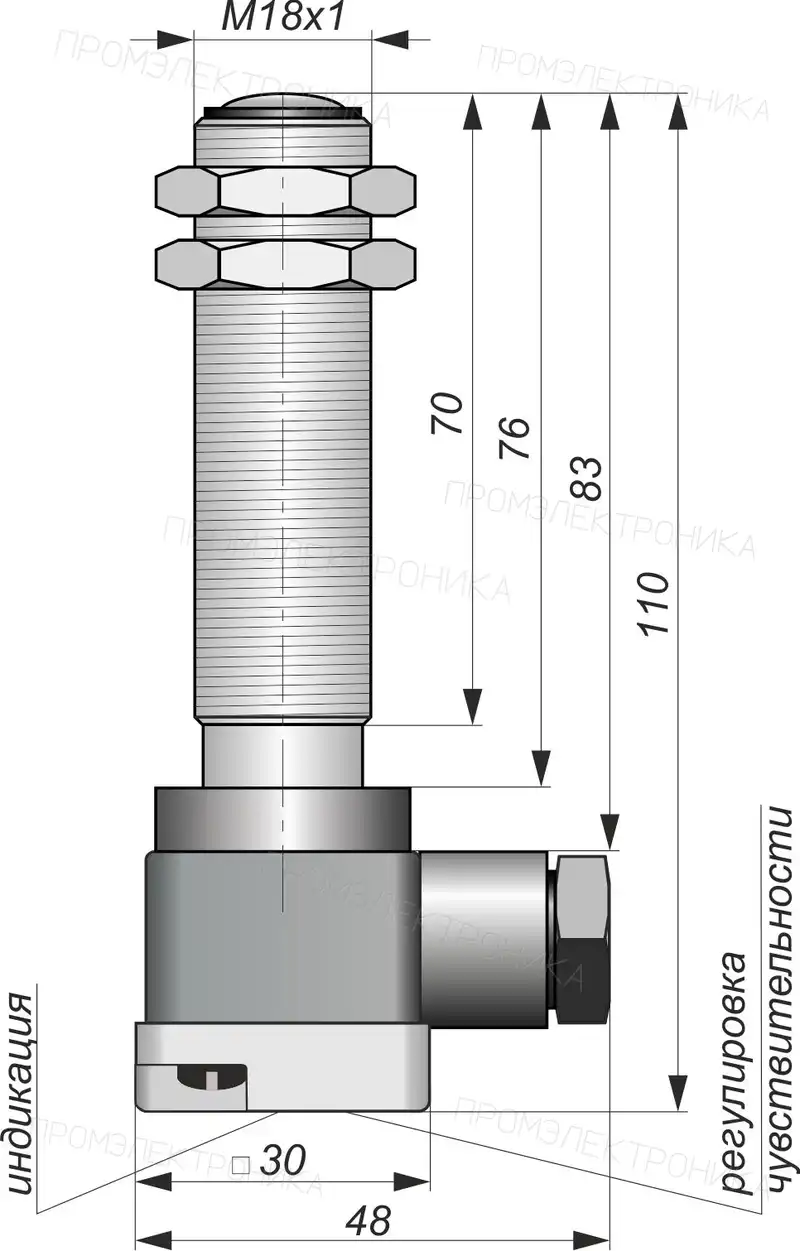

Монтажные характеристики ОП13-NO-PNP-K(Л63, с регулировкой): корпус — Цилиндрический с резьбой, М18x1; материал — Латунь.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ОП13-NO-PNP-K(Л63, с регулировкой) — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Схема выхода | PNP общий (-) |
|---|---|
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Способ подключения | Клеммник |
| Ток потребления, мА, не более | 15 |
| Материал оптики | Стекло |
| Наличие регулировки зоны чувствительности, Sd, мм | Есть |
| Зона чувствительности, Sd, мм | 16000 |
| Допустимая внешняя освещенность, Лк, не более | 5000 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
Другие исполнения модели
Сравните полное обозначение и отличающиеся параметры.
