Датчик бесконтактный индуктивный взрывобезопасный стандарта "NAMUR" SNI 31-15-L-2
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 15
- Рабочее расстояние переключения, Sa, мм
- 12,2
- Функция выхода
- NAMUR
- Диапазон питающих напряжений, В
- 7,7-9,0[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Не встраиваемый
В заявке будет указано полное исполнение и артикул 21213.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SNI 31-15-L-2
Датчик бесконтактный индуктивный взрывобезопасный стандарта "NAMUR" SNI 31-15-L-2 производства СКБ Индукция, артикул 21213. Исполнение относится к группе «Стандарта NAMUR».

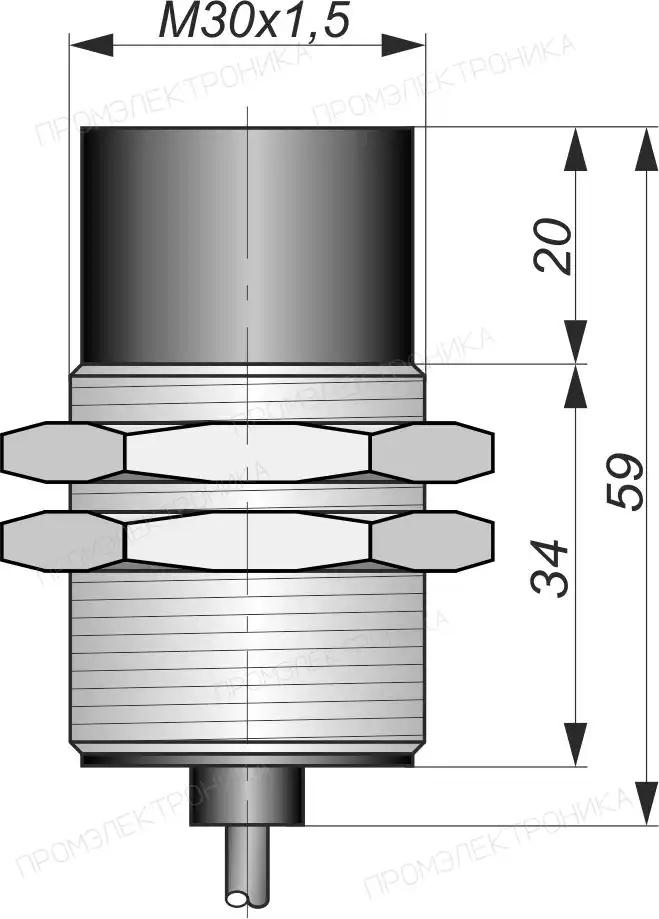

Монтажные характеристики SNI 31-15-L-2: корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 15 мм. Рабочее расстояние Sa указано отдельно: 12,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 7,7-9,0[DC] В, функция «NAMUR». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение SNI 31-15-L-2 — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 15 |
|---|---|
| Способ установки | Не встраиваемый |
| Функция выхода | NAMUR |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 36 |
| Материал гайки | Латунь |
| Гистерезис, %, не более | 15 |
| Рабочее расстояние переключения, Sa, мм | 12,2 |
| Номинальное напряжение питания, В | 8,2[DC] |
| Диапазон питающих напряжений, В | 7,7-9,0[DC] |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 2x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Выходной сигнал на включение / демпфированный сенсор, мА | 1,5...1,6 / 0,4...0,5 |
| Выходной сигнал на отключение / не демпфированный сенсор, мА | 1,7...1,8 / 2,8...5 |
| Входное сопротивление согласующего усилителя, Ом | 500...1000 |
| Номинальное входное сопротивление согласующего усилителя, Ом | 1000 |
| Сопротивление линии связи между датчиком и нагрузкой, Ом, не более | 50 |
| Собственная емкость датчика, нФ, не более | 30 |
