Датчик бесконтактный индуктивный ИДА11-I-PNP-P(Л63, НКУ)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- I
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М18x1
- Способ установки
- Не встраиваемый
- Способ подключения
- Разъём
В заявке будет указано полное исполнение и артикул 20656.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДА11-I-PNP-P(Л63, НКУ)
Датчик бесконтактный индуктивный ИДА11-I-PNP-P(Л63, НКУ) производства СКБ Индукция, артикул 20656. Исполнение относится к группе «С аналоговым выходом 3-х, 4-х проводные на постоянное напряжение 15-30В».
Монтажные характеристики ИДА11-I-PNP-P(Л63, НКУ): корпус — Цилиндрический с резьбой, М18x1; материал — Латунь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Электрическое исполнение: питание 15-30[DC] В, схема выхода «PNP общий (-)», функция «I». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

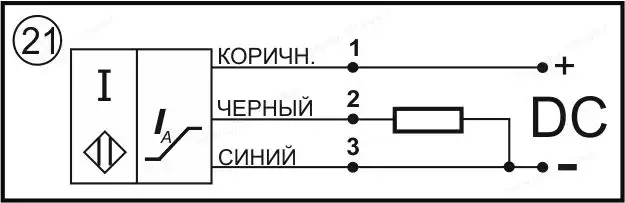

Подключение ИДА11-I-PNP-P(Л63, НКУ) — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды +15...+35 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Не встраиваемый |
|---|---|
| Схема выхода | PNP общий (-) |
| Функция выхода | I |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Латунь |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Нет |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | +15...+35 |
| Наличие индикации питания | Есть |

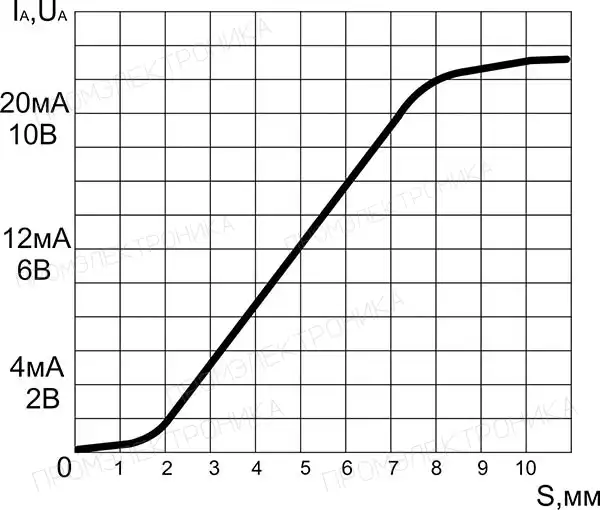

| Рабочее расстояние (линейный диапазон), Sa, мм | 2,2…7,8 |
| Максимальная нелинейность в линейном диапазоне, % | 3 |
| Максимальная скорость изменения тока на выходе "I", А/с | 3,5 |
| Сопротивление нагрузки "Выхода по току", Rmax, Ом | <500 |
| Диапазон изменения тока на выходе, Iвых/ Iлин, мА | 2…22,5 |
