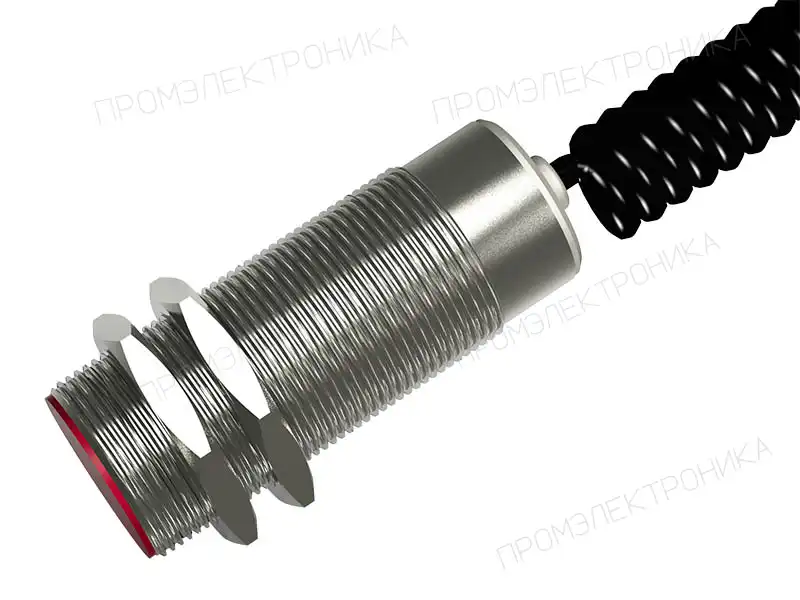

Датчик бесконтактный индуктивный ИДА25-U-PNP-Y107(Л63, витой провод)
Параметры исполнения
- Схема выхода
- PNP общий (-)
- Функция выхода
- U
- Диапазон питающих напряжений, В
- 15-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Встраиваемый
- Способ подключения
- Кабель
В заявке будет указано полное исполнение и артикул 20485.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИДА25-U-PNP-Y107(Л63, витой провод)
Датчик бесконтактный индуктивный ИДА25-U-PNP-Y107(Л63, витой провод) производства СКБ Индукция, артикул 20485. Исполнение относится к группе «С аналоговым выходом 3-х, 4-х проводные на постоянное напряжение 15-30В».

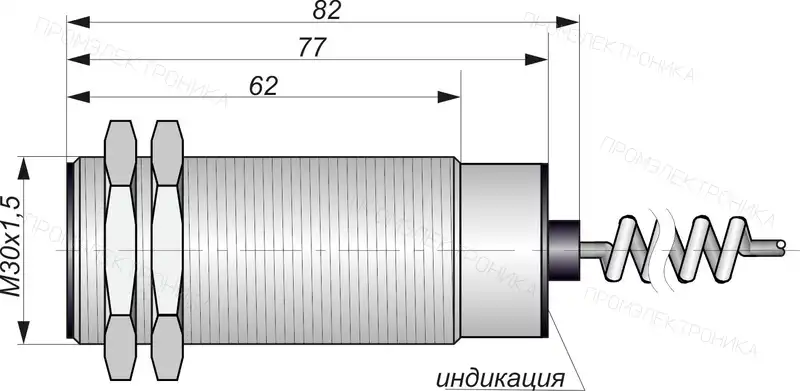

Монтажные характеристики ИДА25-U-PNP-Y107(Л63, витой провод): корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — встраиваемый.
Электрическое исполнение: питание 15-30[DC] В, схема выхода «PNP общий (-)», функция «U». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИДА25-U-PNP-Y107(Л63, витой провод) — кабель. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Встраиваемый |
|---|---|
| Схема выхода | PNP общий (-) |
| Функция выхода | U |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 36 |
| Материал гайки | Латунь |
| Диапазон питающих напряжений, В | 15-30[DC] |
| Наличие защиты от переполюсовки | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Тип кабеля | ШСР 4х0,12 мм² витой |
| Наличие индикации питания | Есть |

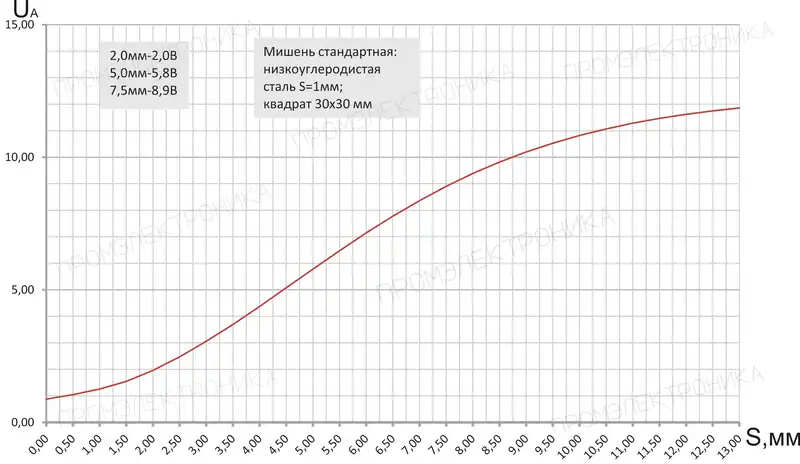

| Рабочее расстояние (линейный диапазон), Sa, мм | 2,5…8,5 |
| Максимальная нелинейность в линейном диапазоне, % | 10 |
| Максимальная скорость изменения напр. на выходе "U", В/мс | 2,5 |
| Сопротивление нагрузки "Выхода по напряжению", Rmin, кОм | >4,7 |
| Диапазон изменения напряжения на выходе, Uвых/ Uлин, B | 0,5 …11,5/ 2…10 |
