СКБ ИНДУКЦИЯ · АРТИКУЛ 20078
Датчик бесконтактный индуктивный И03-NO-AC-P-Z(Л63)
Полное обозначение: И03-NO-AC-P-Z(Л63)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 4,0
- Рабочее расстояние переключения, Sa, мм
- 3,2
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М12x1
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 20078.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И03-NO-AC-P-Z(Л63)
Датчик бесконтактный индуктивный И03-NO-AC-P-Z(Л63) производства СКБ Индукция, артикул 20078. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

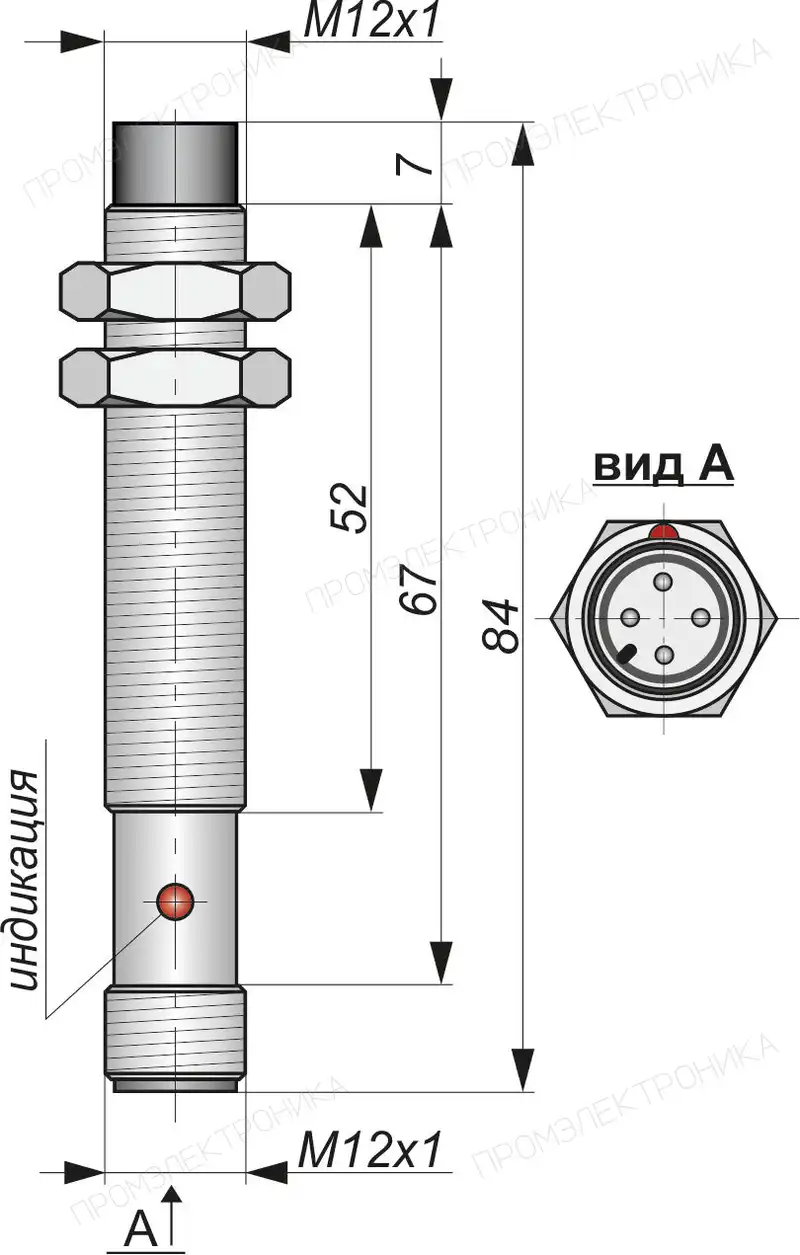

Монтажные характеристики И03-NO-AC-P-Z(Л63): корпус — Цилиндрический с резьбой, М12x1; материал — Латунь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 4,0 мм. Рабочее расстояние Sa указано отдельно: 3,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И03-NO-AC-P-Z(Л63) — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 600 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 4,0 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М12x1 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 600 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 5 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 3,2 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Ток нагрузки, мА, не более | 30...500 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Нет |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -25…+75 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-65Р-2241-Л
Предлагаемая модель: И03-NO-AC-P-ZТребуется выбор исполнения базовой модели
длинее аналога на 5-10 мм
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-65Р-2251-З
Предлагаемая модель: И03-NO-AC-P-ZТребуется выбор исполнения базовой модели
длинее аналога на 5-10 мм
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-65Р-2251-Л
Предлагаемая модель: И03-NO-AC-P-ZТребуется выбор исполнения базовой модели
длинее аналога на 5-10 мм
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-65Р-2341-З
Предлагаемая модель: И03-NO-AC-P-ZТребуется выбор исполнения базовой модели
длинее аналога на 5-10 мм
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-65Р-2341-Л
Предлагаемая модель: И03-NO-AC-P-ZТребуется выбор исполнения базовой модели
длинее аналога на 5-10 мм
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-65Р-2351-З
Предлагаемая модель: И03-NO-AC-P-ZТребуется выбор исполнения базовой модели
длинее аналога на 5-10 мм
ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-65Р-2351-Л
Предлагаемая модель: И03-NO-AC-P-ZТребуется выбор исполнения базовой модели
длинее аналога на 5-10 мм
OmronE2E-X5MY1-M1
Предлагаемая модель: И03-NO-AC-P-ZТребуется выбор исполнения базовой модели
Датчик СКБ «Индукция» длиннее на 30-35 мм и имеет Sn меньше на 1 мм
