СКБ ИНДУКЦИЯ · АРТИКУЛ 19548

Преобразователь первичный бесконтактный RA-2-1A

Name: Преобразователь первичный бесконтактный RA-2-1A
Brand: СКБ Индукция
SKU: 19548

Полное обозначение: RA-2-1A

Параметры исполнения

Расстояние от вращающегося объекта, мм, не менее: 1,5
Расстояние от вращающегося объекта, мм, не более: 2,5
Амплитуда выходного сигнала, В, не менее: 0,4*
Сопротивление обмотки постоянному току, Ом: 950 - 1200

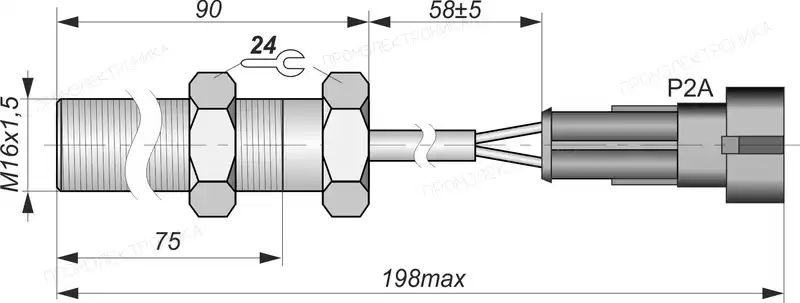

Типоразмер корпуса, мм: Цилиндрический с резьбой, М16х1,5
Способ подключения: Кабель с разъёмом

Цена и срок поставки по запросу

В заявке будет указано полное исполнение и артикул 19548.

Запросить цену и срок sales@prom-elec.com

Как работает датчикИнтерактивный пример в 3D

Назначение и особенности RA-2-1A

Преобразователь первичный бесконтактный RA-2-1A производства СКБ Индукция, артикул 19548.

Параметры, с которых стоит начать подбор RA-2-1A: расстояние от вращающегося объекта, мм, не менее — 1,5; расстояние от вращающегося объекта, мм, не более — 2,5; амплитуда выходного сигнала, в, не менее — 0,4*; сопротивление обмотки постоянному току, ом — 950 - 1200.

Монтажные характеристики RA-2-1A: корпус — Цилиндрический с резьбой, М16х1,5; материал — Сталь.

Подключение RA-2-1A — кабель с разъёмом, длина кабеля 0,58 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.

Условия для выбора: защита IP 67; рабочая температура окружающей среды -45…+65 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.

Технические характеристики

Найти параметр

Типоразмер корпуса, мм	Цилиндрический с резьбой, М16х1,5
Материал корпуса датчика	Сталь
Степень защиты IP	IP 67
Момент затяжки крепежа, Нм, не более	16
Материал гайки	Сталь
Гистерезис, %, не более	10
Способ подключения	Кабель с разъёмом
Длина кабеля, м	0,58
Тип кабеля	ПМБ МБ 2x0,34мм²
Рабочая температура окружающей среды, °С	-45…+65
Тип разъёма	Р2А
Сопротивление изоляции, МОм, не менее	10
Расстояние от вращающегося объекта, мм, не более	2,5
Расстояние от вращающегося объекта, мм, не менее	1,5
Амплитуда выходного сигнала, В, не менее	0,4*
Сопротивление обмотки постоянному току, Ом	950 - 1200

Документация

PDF · точное исполнение

PDFСКБ Индукция — RA-2-1A — ПаспортRU · 4 стр. · 0,6 МБ

Подбор замены и зарубежные обозначения

Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.

Искать по маркировке другого датчика
