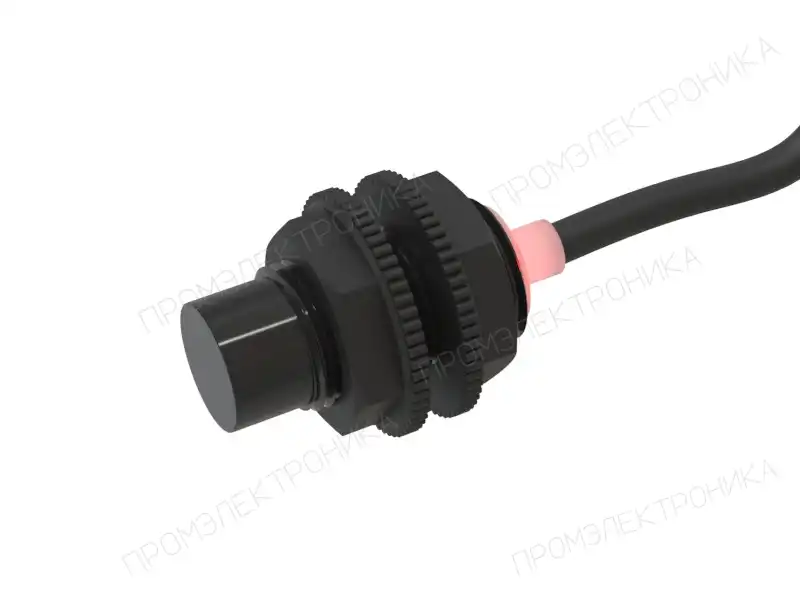

Датчик индуктивный бесконтактный SI383-NO-PNP-P3A-ПГ-HT(Lкаб=1,5м)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 12
- Рабочее расстояние переключения, Sa, мм
- 9,7
- Схема выхода
- PNP общий (-)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 18-36[DC ]
- Типоразмер корпуса, мм
- Прямоугольный, 48х58х30
В заявке будет указано полное исполнение и артикул 19097.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SI383-NO-PNP-P3A-ПГ-HT(Lкаб=1,5м)
Датчик индуктивный бесконтактный SI383-NO-PNP-P3A-ПГ-HT(Lкаб=1,5м) производства СКБ Индукция, артикул 19097. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».
Монтажные характеристики SI383-NO-PNP-P3A-ПГ-HT(Lкаб=1,5м): корпус — Прямоугольный, 48х58х30; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 12 мм. Рабочее расстояние Sa указано отдельно: 9,7 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 18-36[DC ] В, схема выхода «PNP общий (-)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение SI383-NO-PNP-P3A-ПГ-HT(Lкаб=1,5м) — кабель с разъёмом, длина кабеля 1,5 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68/ IP 67; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 200 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 12 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Прямоугольный, 48х58х30 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 200 |
| Степень защиты IP | IP 68/ IP 67 |
| Момент затяжки крепежа, Нм, не более | 8 |
| Материал гайки | По запросу |
| Наличие регулировки Sn | Есть (программно) |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 9,7 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 18-36[DC ] |
| Ток нагрузки, мА, не более | 500 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Кабель с разъёмом |
| Длина кабеля, м | 1,5 |
| Тип кабеля | ПМВ МБ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
