Датчик бесконтактный ёмкостный E07-NO-AC-K-Z(12Х18Н10Т)
Параметры исполнения
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 20-250[AC ] 30-250[DC ]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Не встраиваемый
- Способ подключения
- Клеммник
В заявке будет указано полное исполнение и артикул 18855.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E07-NO-AC-K-Z(12Х18Н10Т)
Датчик бесконтактный ёмкостный E07-NO-AC-K-Z(12Х18Н10Т) производства СКБ Индукция, артикул 18855. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

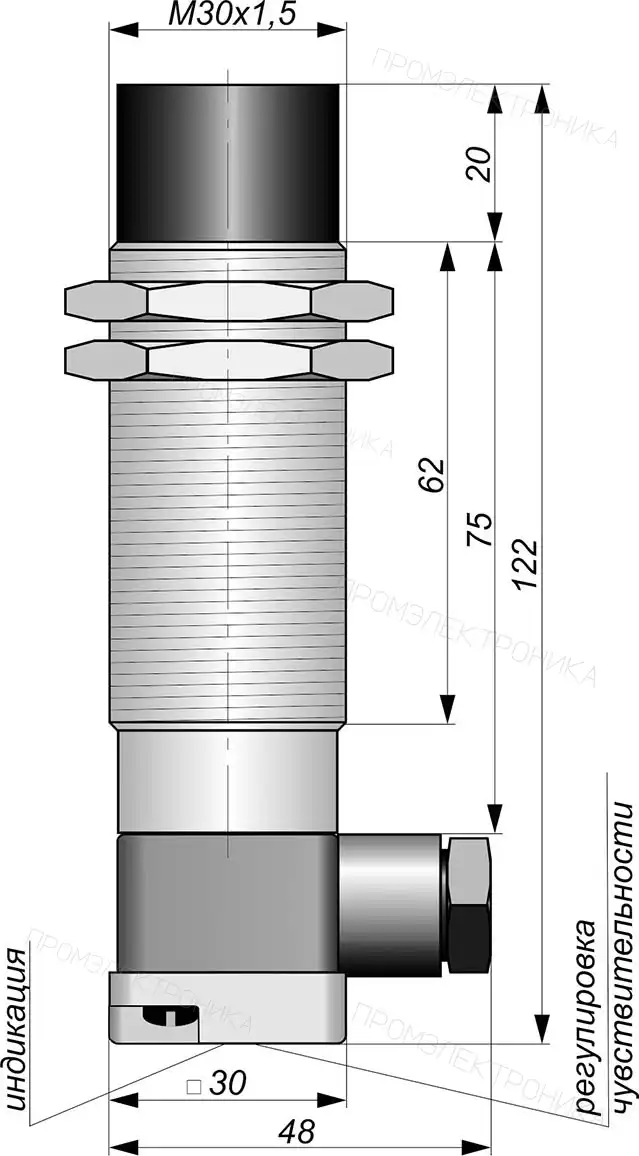

Монтажные характеристики E07-NO-AC-K-Z(12Х18Н10Т): корпус — Цилиндрический с резьбой, М30x1,5; материал — Нержавеющая сталь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

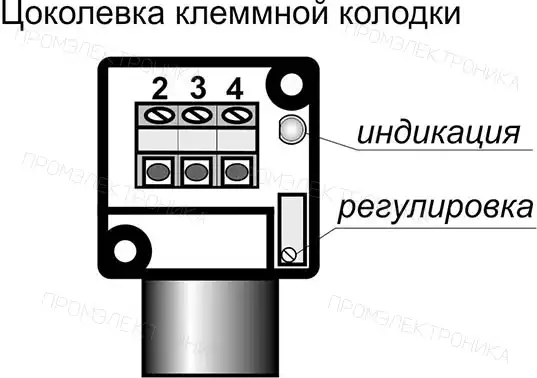

Подключение E07-NO-AC-K-Z(12Х18Н10Т) — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Способ установки | Не встраиваемый |
|---|---|
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Нержавеющая сталь |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 50 |
| Материал гайки | Нержавеющая сталь |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Диапазон питающих напряжений, В | 20-250[AC ] 30-250[DC ] |
| Ток нагрузки, мА, не более | 30...400 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Рабочее расстояние переключения, Sa, % от Sn | ≤81 |
| Задержка выключения, с | Нет |
| Задержка включения, с | Нет |
