СКБ ИНДУКЦИЯ · АРТИКУЛ 18730
Датчик бесконтактный ёмкостный E07-NC-NPN(Текаформ)
Полное обозначение: E07-NC-NPN(Текаформ)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 0...25
- Схема выхода
- NPN общий (+)
- Функция выхода
- NC
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Не встраиваемый
Цена и срок поставки по запросу
Как работает датчикИнтерактивный пример в 3D
В заявке будет указано полное исполнение и артикул 18730.
Запросить цену и срокsales@prom-elec.comНазначение и особенности E07-NC-NPN(Текаформ)
Датчик бесконтактный ёмкостный E07-NC-NPN(Текаформ) производства СКБ Индукция, артикул 18730. Исполнение относится к группе «3-х, 4-х проводные на постоянное напряжение 10-30В».

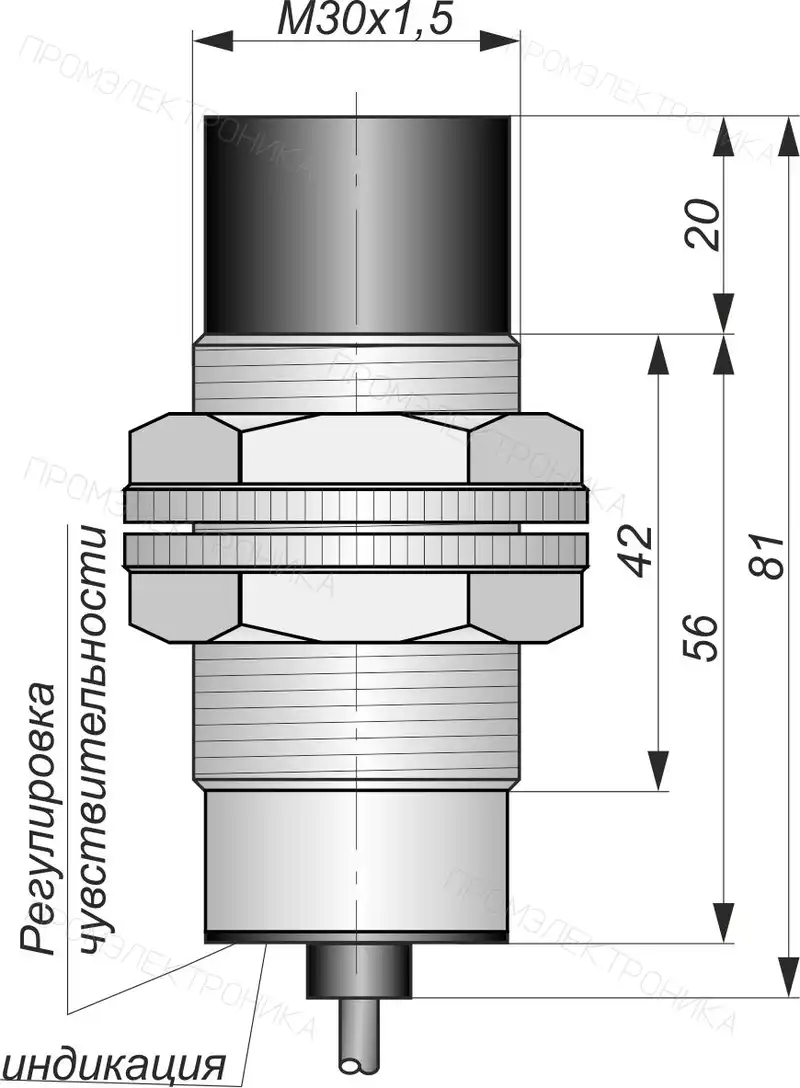

Монтажные характеристики E07-NC-NPN(Текаформ): корпус — Цилиндрический с резьбой, М30x1,5; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 0...25 мм. При подборе проверьте условия измерения, размеры и материал управляющего объекта.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение E07-NC-NPN(Текаформ) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 150 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 0...25 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | NPN общий (+) |
| Функция выхода | NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 150 |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 6,43 |
| Материал гайки | Пластик |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
