Датчик бесконтактный индуктивный И25-NO/NC-ACR-Z(Л63, Lкорп=100мм)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 10
- Рабочее расстояние переключения, Sa, мм
- 8,1
- Схема выхода
- AC с реле
- Функция выхода
- NO/NC с гальв. разв.
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 18423.
Запросить цену и срокsales@prom-elec.comНазначение и особенности И25-NO/NC-ACR-Z(Л63, Lкорп=100мм)
Датчик бесконтактный индуктивный И25-NO/NC-ACR-Z(Л63, Lкорп=100мм) производства СКБ Индукция, артикул 18423. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

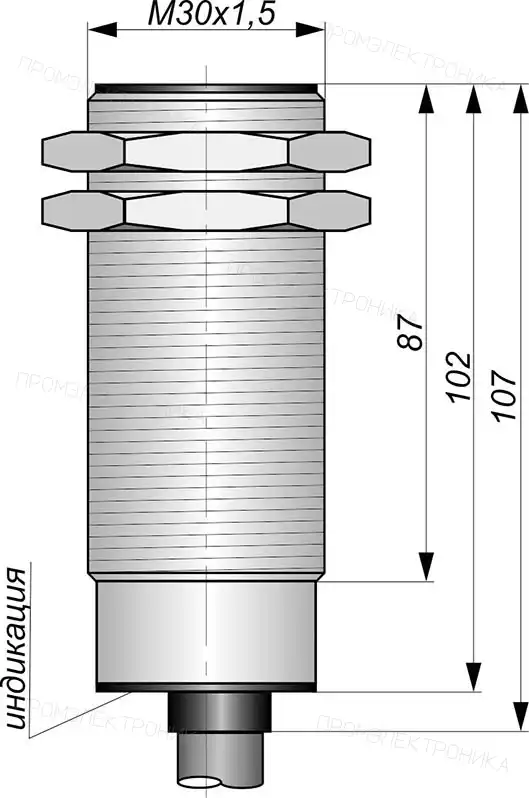

Монтажные характеристики И25-NO/NC-ACR-Z(Л63, Lкорп=100мм): корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 10 мм. Рабочее расстояние Sa указано отдельно: 8,1 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: схема выхода «AC с реле», функция «NO/NC с гальв. разв.». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение И25-NO/NC-ACR-Z(Л63, Lкорп=100мм) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 10 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC с реле |
| Функция выхода | NO/NC с гальв. разв. |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Степень защиты IP | IP 67 |
| Момент затяжки крепежа, Нм, не более | 36 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 8,1 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Нет |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | Нет |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ 6x0,75 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
