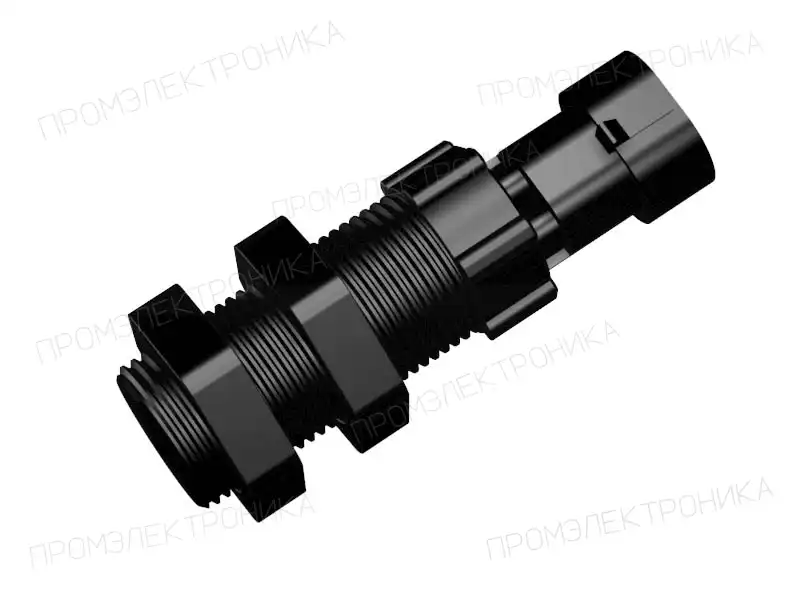

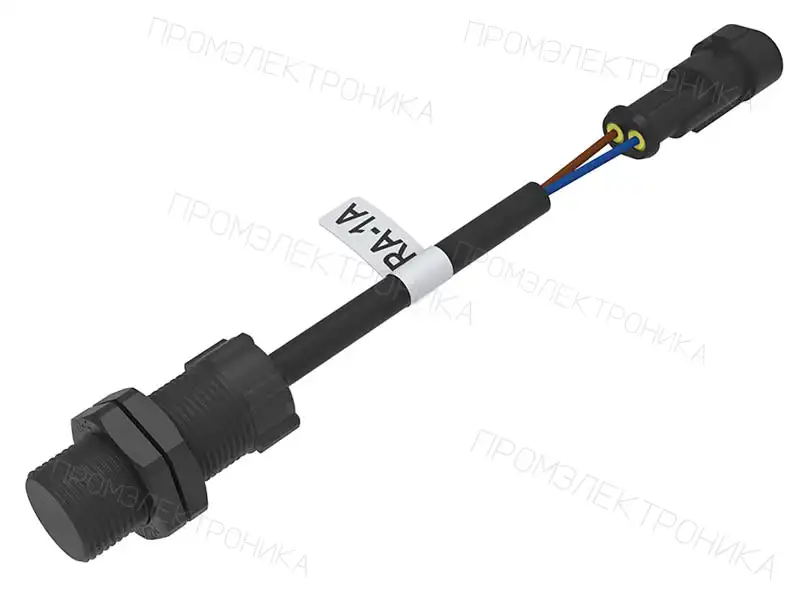

Преобразователь первичный бесконтактный RA-1A
Параметры исполнения
- Расстояние от вращающегося объекта, мм, не менее
- 3,5
- Расстояние от вращающегося объекта, мм, не более
- 4,0
- Амплитуда выходного сигнала, В, не менее
- 0,5*
- Сопротивление обмотки постоянному току, Ом
- 1000 ± 250

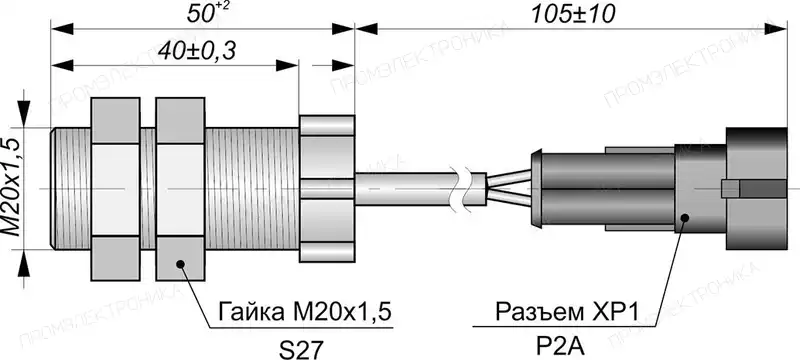

- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М20x1,5
- Способ подключения
- Кабель с разъёмом
В заявке будет указано полное исполнение и артикул 18062.
Запросить цену и срокsales@prom-elec.comНазначение и особенности RA-1A
Преобразователь первичный бесконтактный RA-1A производства СКБ Индукция, артикул 18062.
Параметры, с которых стоит начать подбор RA-1A: расстояние от вращающегося объекта, мм, не менее — 3,5; расстояние от вращающегося объекта, мм, не более — 4,0; амплитуда выходного сигнала, в, не менее — 0,5*; сопротивление обмотки постоянному току, ом — 1000 ± 250.
Монтажные характеристики RA-1A: корпус — Цилиндрический с резьбой, М20x1,5; материал — Пластик.
Подключение RA-1A — кабель с разъёмом, длина кабеля 0,1 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67/ IP 65; рабочая температура окружающей среды -45...+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М20x1,5 |
|---|---|
| Материал корпуса датчика | Пластик |
| Степень защиты IP | IP 67/ IP 65 |
| Момент затяжки крепежа, Нм, не более | 3,6 |
| Способ подключения | Кабель с разъёмом |
| Длина кабеля, м | 0,1 |
| Тип кабеля | ПМВ МБ 2x0,75 мм² |
| Рабочая температура окружающей среды, °С | -45...+75 |
| Тип разъёма | Р2А |
| Сопротивление изоляции, МОм, не менее | 10 |
| Расстояние от вращающегося объекта, мм, не более | 4,0 |
| Расстояние от вращающегося объекта, мм, не менее | 3,5 |
| Амплитуда выходного сигнала, В, не менее | 0,5* |
| Сопротивление обмотки постоянному току, Ом | 1000 ± 250 |
