Датчик бесконтактный индуктивный ИД02-NO-NPN-1(Д16Т)
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 1,5
- Рабочее расстояние переключения, Sa, мм
- 1,2
- Схема выхода
- NPN общий (+)
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 10-30[DC]
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М12x1
В заявке будет указано полное исполнение и артикул 17951.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ИД02-NO-NPN-1(Д16Т)
Датчик бесконтактный индуктивный ИД02-NO-NPN-1(Д16Т) производства СКБ Индукция, артикул 17951. Исполнение относится к группе «Работающие в среде высокого давления 3-х, 4-х проводные на постоянное напряжение 10-30В».

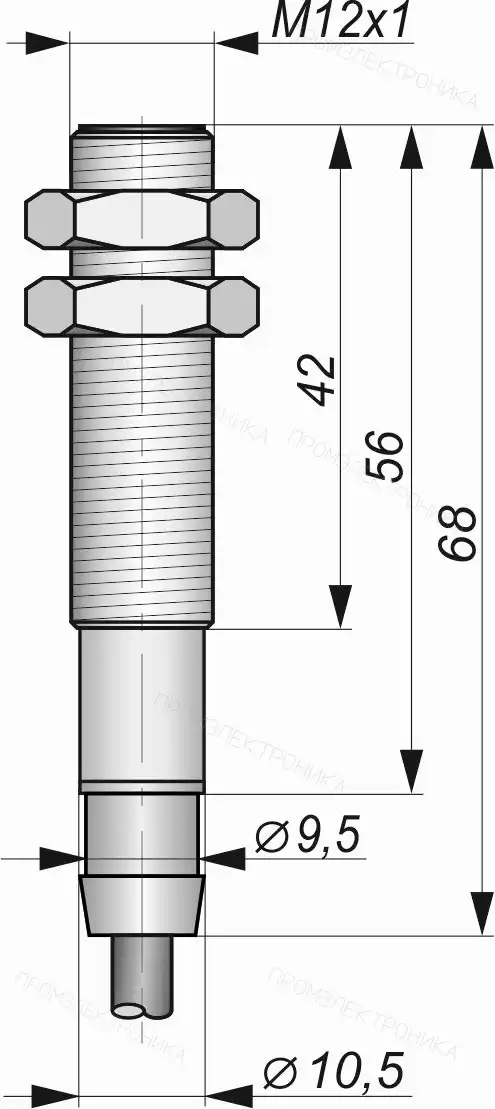

Монтажные характеристики ИД02-NO-NPN-1(Д16Т): корпус — Цилиндрический с резьбой, М12x1; материал — Алюминий; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 1,5 мм. Рабочее расстояние Sa указано отдельно: 1,2 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «NPN общий (+)», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИД02-NO-NPN-1(Д16Т) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 900 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 1,5 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | NPN общий (+) |
| Функция выхода | NO |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М12x1 |
| Материал корпуса датчика | Алюминий |
| Максимальная частота переключения, Гц | 900 |
| Степень защиты IP | IP 68 |
| Момент затяжки крепежа, Нм, не более | 1,27 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Есть (программно) |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 1,2 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Нет |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Нет |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 1 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | ПМВ МБ 3x0,12 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Наличие индикации питания | Нет |
| Ток потребления, мА, не более | 15 |
| Максимальное рабочее давление, МПа | 1 |
| Максимальное рабочее давление (маркировка) | 1 |
