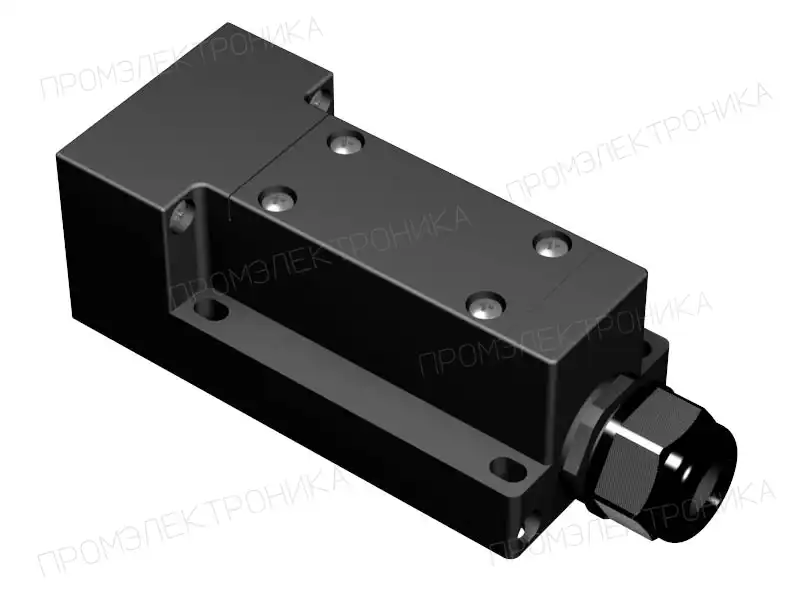

Датчик бесконтактный индуктивный взрывобезопасный стандарта "NAMUR" SNI 70-25-PL-K-PG-HT
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 25
- Рабочее расстояние переключения, Sa, мм
- 20,3
- Функция выхода
- NAMUR
- Диапазон питающих напряжений, В
- 7,7-9,0[DC]
- Типоразмер корпуса, мм
- Прямоугольный, 70х190х58
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 17911.
Запросить цену и срокsales@prom-elec.comНазначение и особенности SNI 70-25-PL-K-PG-HT
Датчик бесконтактный индуктивный взрывобезопасный стандарта "NAMUR" SNI 70-25-PL-K-PG-HT производства СКБ Индукция, артикул 17911. Исполнение относится к группе «Стандарта NAMUR».

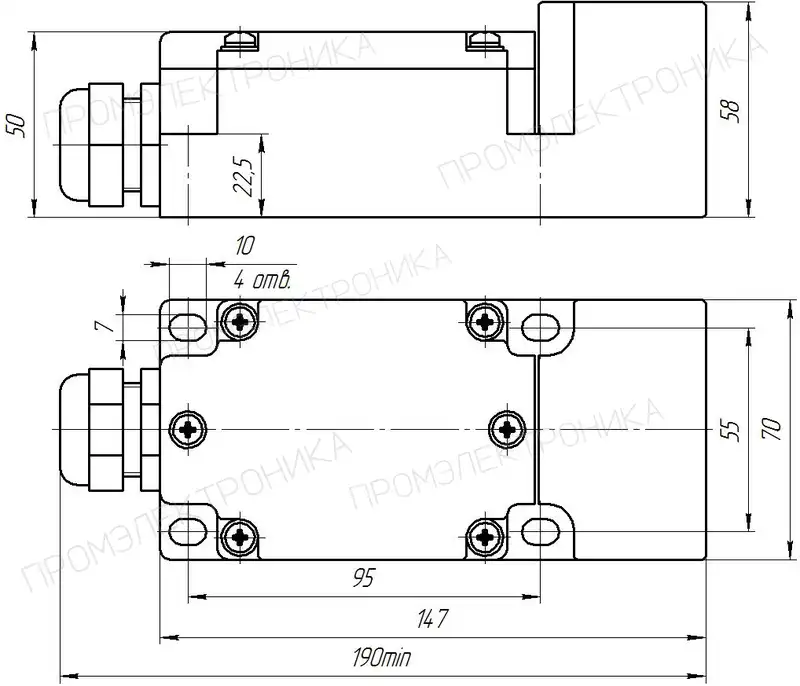

Монтажные характеристики SNI 70-25-PL-K-PG-HT: корпус — Прямоугольный, 70х190х58; материал — Пластик; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 25 мм. Рабочее расстояние Sa указано отдельно: 20,3 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 7,7-9,0[DC] В, функция «NAMUR». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение SNI 70-25-PL-K-PG-HT — клеммник. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 68; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 25 |
|---|---|
| Способ установки | Встраиваемый |
| Функция выхода | NAMUR |
| Типоразмер корпуса, мм | Прямоугольный, 70х190х58 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 68 |
| Гистерезис, %, не более | 15 |
| Рабочее расстояние переключения, Sa, мм | 20,3 |
| Номинальное напряжение питания, В | 8,2[DC] |
| Диапазон питающих напряжений, В | 7,7-9,0[DC] |
| Способ подключения | Клеммник |
| Рабочая температура окружающей среды, °С | -45…+65 |
| Выходной сигнал на включение / демпфированный сенсор, мА | 1,5...1,6 / 0,4...0,5 |
| Выходной сигнал на отключение / не демпфированный сенсор, мА | 1,7...1,8 / 2,8...5 |
| Входное сопротивление согласующего усилителя, Ом | 500...1000 |
| Номинальное входное сопротивление согласующего усилителя, Ом | 1000 |
| Сопротивление линии связи между датчиком и нагрузкой, Ом, не более | 50 |
| Собственная емкость датчика, нФ, не более | 30 |
