В заявке будет указано полное исполнение и артикул 16983.
Запросить цену и срокsales@prom-elec.comДатчик контроля скорости ИДС11-NO/NC-PNP-P-50(Л63) производства СКБ Индукция, артикул 16983. Исполнение относится к группе «Контроля скорости 3-х, 4-х проводные на постоянное напряжение 10-30В».

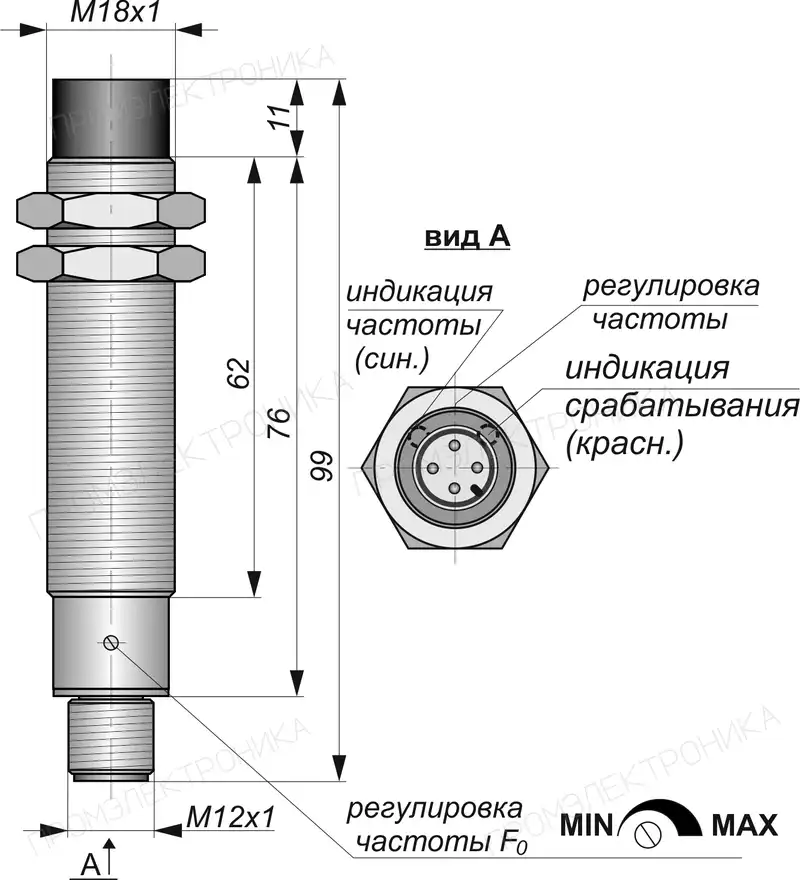

Монтажные характеристики ИДС11-NO/NC-PNP-P-50(Л63): корпус — Цилиндрический с резьбой, М18x1; материал — Латунь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 8,0 мм. Рабочее расстояние Sa указано отдельно: 6,5 мм. Эти величины учитывают при выборе фактического зазора.
Электрическое исполнение: питание 10-30[DC] В, схема выхода «PNP общий (-)», функция «NO/NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение ИДС11-NO/NC-PNP-P-50(Л63) — разъём. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
| Номинальное расстояние переключения, Sn, мм | 8,0 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | PNP общий (-) |
| Функция выхода | NO/NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М18x1 |
| Материал корпуса датчика | Латунь |
| Степень защиты IP | IP 65 |
| Момент затяжки крепежа, Нм, не более | 18 |
| Материал гайки | Латунь |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 6,5 |
| Номинальное напряжение питания, В | 24 [DC] |
| Диапазон питающих напряжений, В | 10-30[DC] |
| Ток нагрузки, мА, не более | 400 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Способ подключения | Разъём |
| Рабочая температура окружающей среды, °С | -25…+75 |
| Ток потребления, мА, не более | 15 |
| Фиксированная первоначальная задержка включения, tзад, сек | 9 |
| Наличие регулировки частоты fo | Нет |
| Максимальная частота воздействия, fo, Гц | 50 |
| Диапазон частоты воздействия, fo, Гц | 2...50 |
| Наличие индикации частоты | Нет |
| Наличие индикации срабатывания | Нет |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
